Description

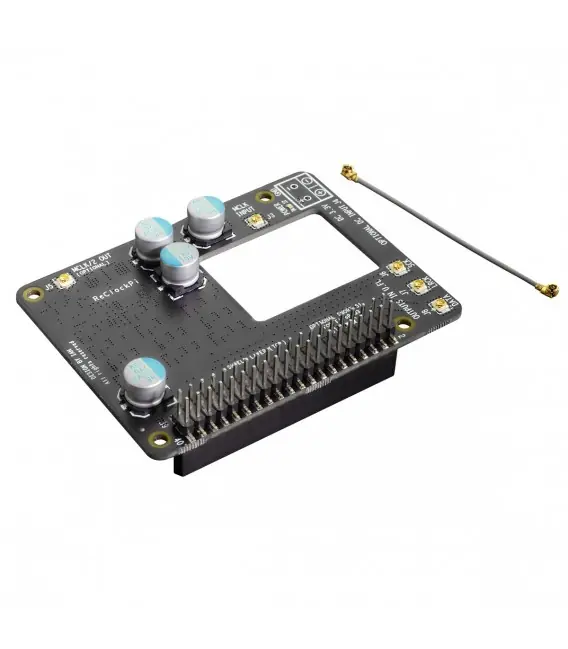

Ian Canada ReClockPi

Double ReClocker Faible Bruit / Faible Jitter I2S/DSD

Le ReClockPi de Ian Canada est un module double reclocker faible bruit et faible jitter de grande qualité. Il a été conçu pour fonctionner avec le FifoPi ou tout autre appareil audio numérique en mode synchrone, afin d’améliorer la qualité du signal I2S/DSD. Il utilise pour cela des puces logiques discrètes haute vitesse pour corriger les problèmes d’IR-Drop des reclocker multi-bit standards, pouvant résulter en du ripple à bas et haut niveaux logiques. Ainsi, le ReClockPi permet de réduire à la fois le niveau de bruit et le jitter.

Points clés :

• L’étage logique discret à double reclocking fonctionne comme un conditionneur de signaux.
• Faible bruit. Le bruit du signal de sortie sur les niveaux logiques est beaucoup plus faible que les signaux de sortie d’un re-clocker multi-bits classique.
• Faible jitter. Le jitter de la sortie I2S/DSD = jitter du MCLK + jitter additif des bascules discrètes.
• Couche de blindage indépendante au-dessus du PCB à quatre couches pour réduire le bruit EMI.
• GPIO et sorties U.FL double I2S/DSD.
• Support PCM jusqu’à 768kHz et DSD jusqu’au DSD1024.

Caractéristiques techniques
