Description

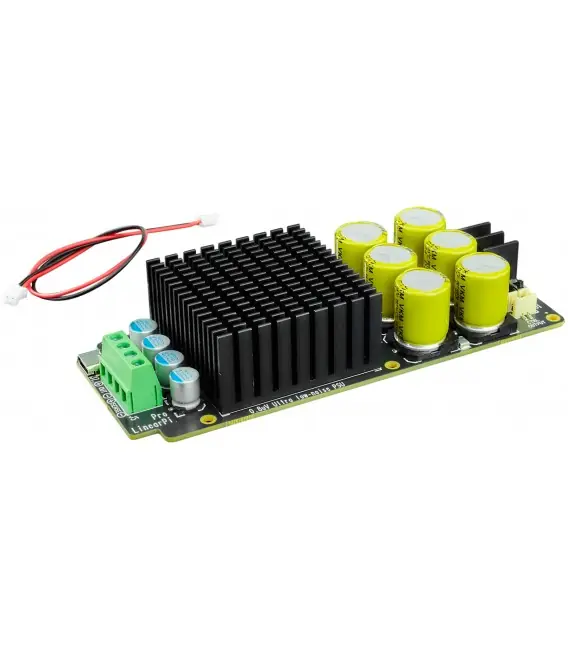

Ian Canada Linear Pi Pro Pi5SE Module alimentation linéaire à ultra faible bruit 12V / 5V / 3.3V 5A
Le Ian Canada Linear Pi Pro Pi5SE est un module d’alimentation linéaire à ultra faible bruit délivrant un courant élevé de haute qualité, à la fois polyvalent et évolutif. Il s’agit d’une des meilleures alimentations linéaires pour Raspberry Pi ou toute autre application audio numérique, offrant un niveau de bruit de seulement 0.8µV. Plusieurs modules LinearPi peuvent être associés pour créer un système d’alimentation plus important. Ce module peut également être amélioré facilement en alimentation à supercondensateurs en l’associant au IanCanada UcConditioner.
De nombreux utilisateurs échouent à alimenter le Raspberry Pi 5 via GPIO avec des alimentations linéaires classiques : la LED reste rouge et nécessite d’appuyer sur le bouton power pour démarrer. Cette incompatibilité provient des exigences spécifiques de démarrage du Pi 5, qui rendent la plupart des alimentations linéaires à faible bruit inutilisables malgré leur capacité à délivrer 5A.
Le LinearPi Pro Pi5SE résout cette limitation technique en satisfaisant nativement les critères d’initialisation du Pi 5. Avec cette édition spéciale, la LED passe directement au vert et le système démarre automatiquement sans intervention manuelle. Cette alimentation conserve la possibilité d’intégrer un module UcConditioner/Pro pour optimiser davantage les performances.
Caractéristiques techniques
| Spécifications |
| Type de produit |
Module d’alimentation linéaire |
| Tension de sortie |
12V DC
5V DC
3.3V DCV |
| Courant de sortie |
5A |
| Tension d’entrée recommandé |
Configuration 3.3V : 5VDC
Configuration 5V : 9VDC
Configuration 12V : 15VDC |
| Bruit |
0.8µV |
| Tableau de recommandation de transformateur |
| Configuration de tension |
Courant |
Transformateur P/N ou équivalent |
| 3.3V |
0-5A |
1182Q6 |
| 0-2.5A |
1182N6 ou 1182L6 |
| 5V |
0-5A |
1182Q6 |
| 0-2.5A |
1182N6 ou 1182M9 |
| 12V |
0-3A |
1182M12 ou 1182P12 |
| 0-2A |
1182L12 ou 1182M12 |
| Général |
| Dimensions |
132 x 56mm |
| Entraxes |
114.5 x 49mm |
| Conditionnement |
1x Ian Canada Linear Pi Pro Pi5SE
1x Câble PCB |
| Entrées |
Borniers à vis |
| Sorties |
USB |
| Sorties |
Borniers à vis |
| Tension de sortie (V) |
12.0 |
| Tension de sortie (V) |
5.0 |
| Tension de sortie (V) |
3.3 |
| Courant de sortie (A) |
5.0 |
| Tension d'entrée (V) |
9.0 |
| Tension d'entrée (V) |
5.0 |
| Tension d'entrée (V) |
15.0 |
| Type d'Alimentation |
Linéaire |
