Description
Pour vous aider à choisir l’alimentation adaptée à vos projets, nous vous invitons à consulter cette page

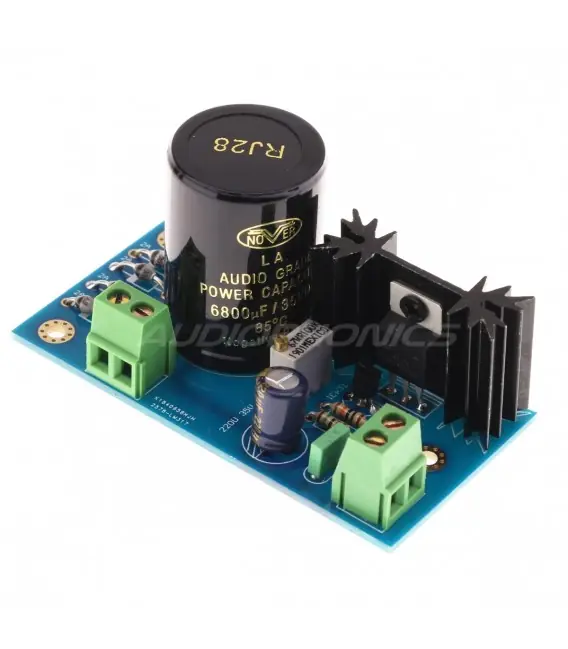

Alimentation linéaire régulée LM317 TL431
Ce module d’alimentation linéaire régulée intègre un régulateur de tension linéaire haute précision LM317 et profite ainsi d’une excellente stabilité thermique. Un second régulateur de référence TL431 augmente considérablement les performances pour une performance audio idéale.
Le filtrage est effectué à l’aide d’un condensateur NOVER Gold Audio Grade 6800µF 35V et le pont de diode exploite des résistances Philips US BI haute vitesse.
Le module accepte des tensions de 6 à 24V (AC) en entrée et couvre une tension de 3.3 à 24V (DC) en sortie avec un courant maximal de 1.5A.
Dimensions
Entraxes
Toutes les dimensions sont données en mm
| Spécifications |
| Type |
Alimentation linéaire régulée |
| Tension en entrée |
6-24V AC |
| Tension en sortie |
3.3 – 24V DC |
| Dimensions |
44 x 77 x39 mm |
| Trous de fixation |
3 mm |
| Entrées |
Borniers à vis |
| Sorties |
Borniers à vis |
| Tension de sortie (V) |
24.0 |
| Tension de sortie (V) |
3.3 |
| Courant de sortie (A) |
1.5 |
| Tension d'entrée (V) |
24.0 |
| Tension d'entrée (V) |
10.0 |
| Tension d'entrée (V) |
20.0 |
| Tension d'entrée (V) |
6.0 |
| Tension d'entrée (V) |
15.0 |
| Type d'Alimentation |
Alimentation Linéaire Régulée |
