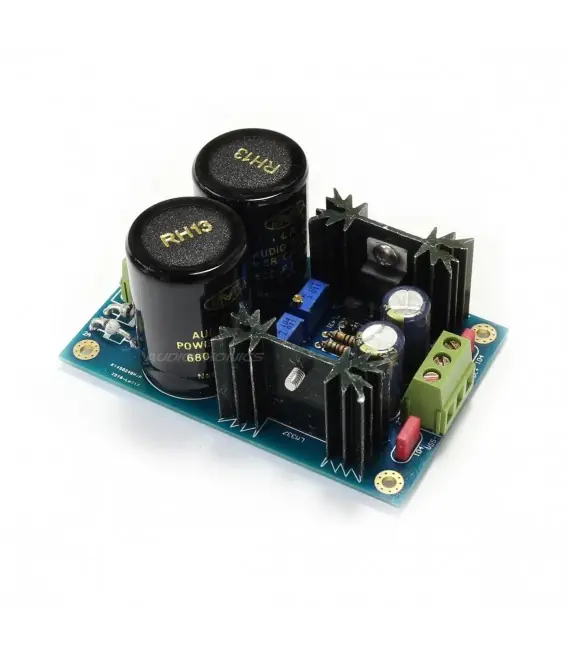

Module d’alimentation linéaire régulée Double LM 317/337 + TL431 +/- 5V à 37V 1.5A
Ce module d’alimentation linéaire régulée +/- dispose d’une conception efficace, lui permettant d’offrir d’excellentes performances notamment pour un montage DIY audio. En effet, celui-ci profite d’une double régulation. Si les puces LM317T et LM337T pourraient s’avérer suffisantes, les deux régulateurs TL431 viennent assurer une meilleure stabilité thermique et électrique mais aussi un bruit plus bas, pour profiter d’un signal propre.
En plus de ces régulateurs, l’alimentation disposent de composants de qualité, commme ses condensateurs NOVER (RH13) et WIMA.
Le module permet d’ajuster la tension de sortie selon vos besoins de +/- 5V à 37V sous 1.5A.
CARACTÉRISTIQUES TECHNIQUES
- Régulateurs de tension : 1x LM317, 1x LM337, 2x TL431
- Condensateurs : 2x Nover 6800µF 35VDC / WIMA
- Tension d’entrée : AC 6V AC 33V
- Tension de sortie : +/- DC 5V DC 37V 1.5A
- Entraxes des trous de fixation : 76 x 46 mm
- Dimensions : 86 x 56 x 40 mm
- Poids : 92g
| Entrées |
Borniers à vis |
| Sorties |
Borniers à vis |
| Tension de sortie (V) |
25.0 |
| Tension de sortie (V) |
37.0 |
| Tension de sortie (V) |
5.0 |
| Tension de sortie (V) |
20.0 |
| Tension de sortie (V) |
30.0 |
| Tension de sortie (V) |
35.0 |
| Tension de sortie (V) |
15.0 |
| Tension de sortie (V) |
10.0 |
| Courant de sortie (A) |
1.5 |
| Tension d'entrée (V) |
25.0 |
| Tension d'entrée (V) |
33.0 |
| Tension d'entrée (V) |
10.0 |
| Tension d'entrée (V) |
20.0 |
| Tension d'entrée (V) |
30.0 |
| Tension d'entrée (V) |
33.0 |
| Tension d'entrée (V) |
6.0 |
| Tension d'entrée (V) |
15.0 |
| Type d'Alimentation |
Alimentation Linéaire Régulée |
