Description

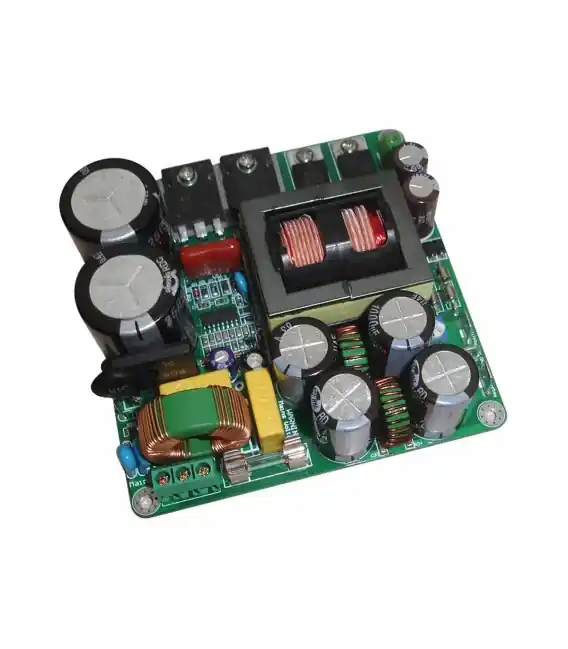

Connex SMPS300RE

Module d’Alimentation à Découpage US 120V 300W +-24V

L’alimentation à découpage SMPS300RE est un modèle à très haut rendement capable de développer une puissance nominale de 300W pour un encombrement réduit. Celle-ci pourra donc délivrer 300W de puissance en continue et jusqu’à 400W en crête. Le modèle livré est une version US prenant en entrée une tension de 120V et délivrant en sortie +-24V.

La principale caractéristique de cette alimentation est l’absence de radiateurs à la fois pour les commutateurs de puissance et des diodes de redressement. Le montant des EMI est moindre que sur n’importe quelle alimentation classique et pourrait être comparée à une alimentation linéaire régulée. Sa petite taille et son poids considérablement réduit permettent d’installer le SMPS300RE dans de nombreux boîtiers.

Par ailleurs, le module intègre une protection contre les surintensités qui limitent le courant de sortie à environ 130% de la puissance de crête maximum, soit environ 400W. Cette alimentation est adaptée à le fois pour les amplificateurs Class AB et Class D/T.

Attention : Il s’agît ici d’une version US prenant en entrée une tension de 120V. Ne jamais utiliser sur un système électrique européen en 230V.

Significations des sigles sur les alimentations SMPS

QR, R : Des alimentations SINGLE ou DUAL avec filtre à résonance classique LLC pour des amplificateurs en Class AB ou D. Les SMPS R se caractérisent par leur très bon rapport qualité/prix.

RE : Des alimentations SMPS avec sorties différentielles et multiples voltages à filtre par résonnance, comportant un filtre LLC avec filtre EMI faible bruit (avec filtre CLC en sortie faible ripple). Convient pour des amplificateurs haut de gamme en Class AB, D ou T. Remplace avantageusement des alimentations linéaires classiques. (Convient en général pour des amplifciateurs TA2022, TDA8920, TDA8950, IRS2092).

RS : Des alimentations SMPS proche des RE mais à Single Rail Output à filtre résonant comportant un filtre LLC avec filtre EMI faible bruit (avec filtre CLC en sortie faible ripple). Convient pour des amplificateurs haut de gamme en Class AB, D ou T. Templace avantageusement des alimentations linéaires classiques.

RXE : Le haut de gamme des SMPS 600W, 800W et 2000W comportant les filtres résonnants LLC dernière génération (avec filtre CLC en sortie faible ripple) avec transistors FET haut de gamme. Spécialement recommandé pour les amplificateurs en Class D haut de gamme (IRS2092, Hypex, CXD). Peut aussi convenir pour des amplificateurs en Class AB classique.

Caractéristiques techniques

Attention : Il s’agît ici d’une version US prenant en entrée une tension de 120V. Ne jamais utiliser sur un système électrique européen en 230V.
