Description

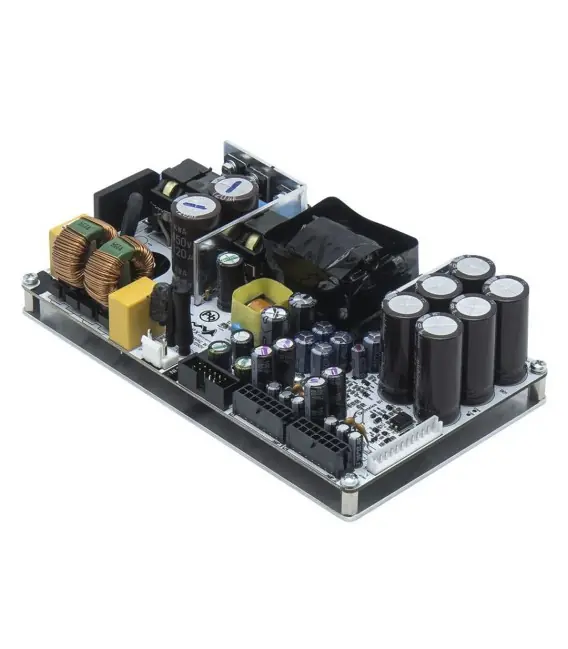

HYPEX PS500
Module d’Alimentation à Découpage SMPS 600W +/-70V
Ce module d’alimentation à découpage PS500 a été conçu par Hypex pour alimenter spécifiquement ses modules d’amplification Nilai500DIY. Avec sa puissance de 600W et délivrant +/-70V elle permet d’alimenter un ou deux modules Nilai500DIY simultanément. Cette alimentation est faite de composants audiophiles ainsi que d’un PFC (Power Factor Correction) lui permettant une densité de puissance accrue ainsi qu’une réduction de la conductivité des interférences EMI. Protégée contre les surintensités l’alimentation Hypex PS500 est très fiable. Par ailleurs, elle est faite pour une utilisation universelle puisse quelle accepte en entrée de 100 à 240VAC (+/- 10%). Concernant les connectiques on retrouve des connecteurs Molex pour les sorties servant à alimenter le ou les modules d’amplification tels que le Nilai500DIY mais également des connecteurs I/O et HBUS pratique pour piloter le module PS500 et connecter des composants electroniques tiers. L’alimentation PS500 est donc un excellent choix pour tous projets DIY nécessitant une alimentation propre et puissante.
Connectique du module d’alimentation Hypex PS500
| 1 |
Entrée AC |
| 2 |
Connecteur PCB sortie HBUS |
| 3 |
Sortie Molex +/-70VDC |
| 4 |
Sortie Molex +/-70VDC |
| 5 |
Connecteur PCB I/O |
Caractéristiques techniques
| Spécifications |
| Type de produit |
Module d’alimentation à découpage SMPS |
| Plage de tension d’entrée |
100-240VAC +/-10%
Fusible : 250VAC 6.3A (attention, le fusible est soudé sur le circuit imprimé et n’est donc pas remplaçable) |
| Tension sortie principale |
2x ±70V |
| Puissance de sortie |
600W |
| Puissance de sortie max. |
800W |
| Sortie alimentation de veille |
5V 1A |
| Tension sortie auxiliaire |
±18V / 200mA |
| Consommation en veille |
0.2W |
| Puissance à vide |
5.5W |
| Général |
| Dimensions |
100*170*47mm |
| Poids |
Approx. 900g |
| Conditionnement |
1x Module d’alimentation Hypex PS500
2x Câble asm Z14A30L2 (câble de connexion amplificateur 30cm)
1x Câble asm Z12C30L1 (câble auxiliaires 30cm)
1x Câble asm Z2B30L3 (câble d’entrée d’alimentation de 30cm)
Kit de montage PS500
Manuel PS500 |
| Entrées |
Connecteur PCB |
| Sorties |
Molex |
| Tension de sortie (V) |
70.0 |
| Courant de sortie (A) |
6.0 |
| Tension d'entrée (V) |
200.0 |
| Tension d'entrée (V) |
220.0 |
| Tension d'entrée (V) |
250.0 |
| Tension d'entrée (V) |
120.0 |
| Tension d'entrée (V) |
130.0 |
| Tension d'entrée (V) |
190.0 |
| Tension d'entrée (V) |
150.0 |
| Tension d'entrée (V) |
210.0 |
| Tension d'entrée (V) |
240.0 |
| Tension d'entrée (V) |
100.0 |
| Tension d'entrée (V) |
230.0 |
| Tension d'entrée (V) |
90.0 |
| Type d'Alimentation |
Alimentation à découpage |
