Description

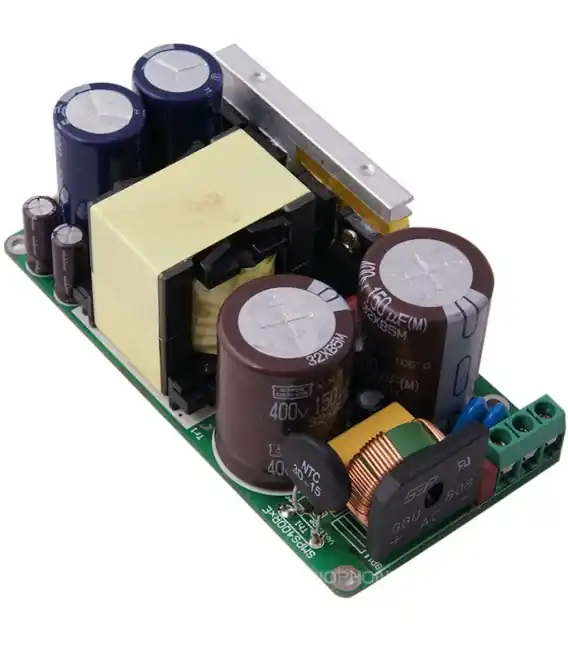

L’alimentation à découpage SMPS320RXE est un modèle à très haut rendement capable de développer une puissance nominale de 320 Watts dans un encombrement extrêmement réduit.
Peut être configurée pour une tension de sortie double de +/-45V à +/-72V (sur demande).
La version livrée est une +/- 55 V.
La principale caractéristique de cette alimentation est l’absence de radiateurs à la fois pour les commutateurs de puissance et des diodes de redressement.
Le montant des EMI est moindre que n’importe quelle alimentation classique, et pourrait être comparé à une alimentation régulée linéaire.
Sa petite taille son poids considérablement réduit, permettent d’installer le SMPS320RXE partout.
Cette alimentation est adapté à la fois pour les amplificateurs classe AB et classe D / T.
Caractéristiques :
- Alimentation à très haut rendement
- Compacité Étonnante, faible poids
- Faibles radiations électromagnétiques EMI
- Protection avancée contre les surtensions
- Voltage de sortie ( +/-55V)
- Sortie auxiliaire 15V 500 ma
Spécifications :
- Plages de Voltages d’Entrée : 190-250V (Sur Secteur 220V)
- Voltages de Sortie : x 48VDC (+-)
- Puissance Maximale : 400 Watts
- Puissance Nominale : 320 Watts
- Dimensions : 100 x 50 x 40 mm
- Entraxes : 45 x 95mm
- Poids : 200 g
1) -Vcc
2) Vbias
3 ) Non utilisé
4) -Aux
5) GND
6) +Aux
7) F_SD
8) Mute
| Entrées |
Borniers à vis |
| Sorties |
Connecteur PCB |
| Tension de sortie (V) |
55.0 |
| Courant de sortie (A) |
NC |
| Tension d'entrée (V) |
240.0 |
| Tension d'entrée (V) |
230.0 |
| Tension d'entrée (V) |
200.0 |
| Tension d'entrée (V) |
220.0 |
| Tension d'entrée (V) |
250.0 |
| Tension d'entrée (V) |
190.0 |
| Tension d'entrée (V) |
210.0 |
| Type d'Alimentation |
Alimentation à découpage |
