Description

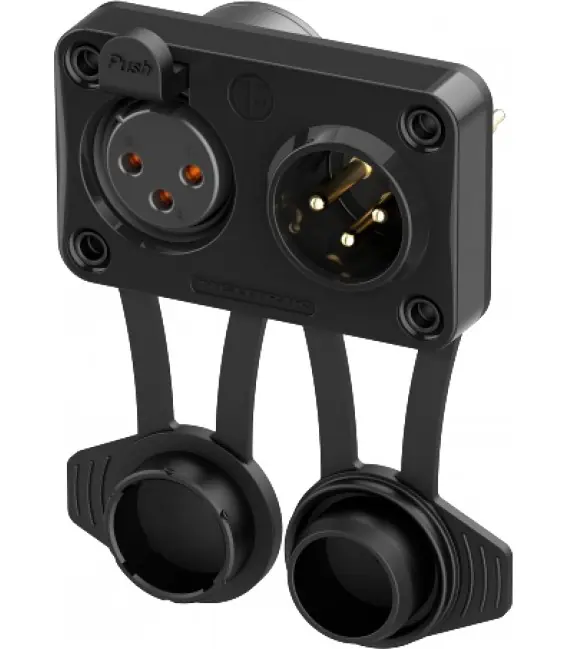

Neutrik NC3FM-TOP Connecteur XLR 3 Pôles Femelle + Mâle Plaqué Or pour Châssis
Le Neutrik NC3FM-TOP est un connecteur XLR combiné femelle et mâle de châssis 3 pôles conçu pour un montage sur châsis, s’appuyant sur une construction étanche de type TOP afin d’assurer une interconnexion directe et fiable en environnements extérieurs.
POINTS CLÉS :
- La configuration combinée femelle + mâle côte à côte permet d’assurer simultanément entrée et sortie sur un même connecteur, optimisant l’intégration en face avant.
- La construction hermétique empêche les infiltrations d’air, garantissant la stabilité des contacts internes dans le temps.
- L’indice IP65/IP67 protège contre poussières et projections d’eau, permettant une utilisation en environnements extérieurs.
- La conception dédiée aux applications exigeantes assure une tenue mécanique adaptée aux contraintes d’exploitation intensives.
- Les matériaux ignifugés (UL94 V0) limitent la propagation de flamme, contribuant à la sécurité globale du système.
- Le corps en alliage moulé garantit rigidité structurelle et maintien des performances en conditions mécaniques contraignantes.
Caractéristiques techniques
| Spécifications |
| Type de produit |
Connecteur XLR combiné |
| Connecteur |
XLR 3 pôles femelle + mâle |
| Matériau des contacts |
Laiton |
| Plaquage des contacts |
Or |
| Capacitance entre contacts |
≤ 4pF |
| Résistance des contacts |
≤ 5mΩ |
| Force diélectrique |
1.5kVdc |
| Résistance de l’isolation |
> 5GΩ |
| Courant nominal par contact |
16A |
| Tension nominale |
< 50V |
| Force d’insertion/retrait |
≤ 40N |
| Durée de vie |
> 1000 cycles |
| Normes |
UL94V0
IEC 60068-2-20
IP65 & IP67 |
| Plage de température |
-30°C à +80°C |
| Général |
| Conditionnement |
Vendu à l’unité |
| Diamètre max câble (mm) |
NC |
| Montage |
A souder |
| Connectique / Genre |
Mâle & Femelle |
| Nombre Contacts |
3 |
| Épaisseur max du panneau (mm) |
NC |
| Connecteur |
XLR |
| Matériau Contacts (Connecteur) |
Alliage de Cuivre |
| Plaquage Contacts (Connecteur) |
Or |
