Description

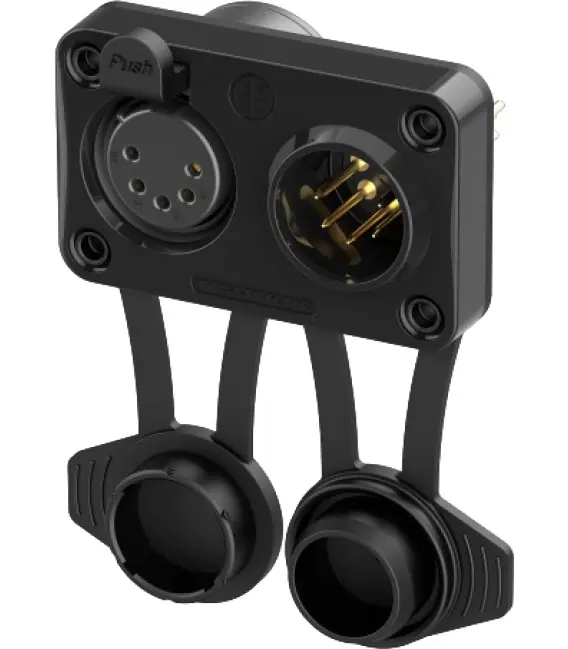

Neutrik NC5FM-TOP Connecteur XLR 5 Pôles Femelle + Mâle pour Châssis Plaqué Or
Le Neutrik NC5FM-TOP est un connecteur XLR combiné femelle et mâle 5 pôles conçu pour un montage sur châssis, s’appuyant sur une construction étanche de type TOP afin d’assurer une continuité de liaison fiable en environnements extérieurs.
POINTS CLÉS :
- La configuration combinée femelle + mâle côte à côte permet de regrouper entrée et sortie sur un même point de connexion, simplifiant l’architecture de câblage.
- La construction hermétique empêche les infiltrations d’air, assurant la stabilité des performances électriques dans le temps.
- L’indice IP65/IP67 protège contre poussières et projections d’eau, permettant une exploitation en environnements extérieurs.
- La conception pour applications exigeantes garantit une tenue mécanique adaptée aux contraintes d’utilisation intensives.
- Les matériaux ignifugés (UL94 V0) limitent la propagation de flamme, renforçant la sécurité d’intégration.
- Le corps en alliage moulé assure rigidité structurelle et résistance aux contraintes mécaniques.
Caractéristiques techniques
| Spécifications |
| Type de produit |
Connecteur XLR combiné |
| Connecteur |
XLR 5 pôles femelle + mâle |
| Matériau des contacts |
Laiton |
| Plaquage des contacts |
Or |
| Capacitance entre contacts |
≤ 7pF |
| Résistance des contacts |
≤ 5mΩ |
| Force diélectrique |
1.5kVdc |
| Résistance de l’isolation |
> 5GΩ |
| Courant nominal par contact |
7.5A |
| Tension nominale |
< 50V |
| Force d’insertion/retrait |
≤ 40N |
| Durée de vie |
> 1000 cycles |
| Normes |
UL94V0
IEC 60068-2-20
IP65 & IP67 |
| Plage de température |
-30°C à +80°C |
| Général |
| Conditionnement |
Vendu à l’unité |
| Diamètre max câble (mm) |
NC |
| Montage |
A souder |
| Connectique / Genre |
Mâle & Femelle |
| Nombre Contacts |
5 |
| Épaisseur max du panneau (mm) |
NC |
| Connecteur |
XLR |
| Matériau Contacts (Connecteur) |
Alliage de Cuivre |
| Plaquage Contacts (Connecteur) |
Or |
