Description

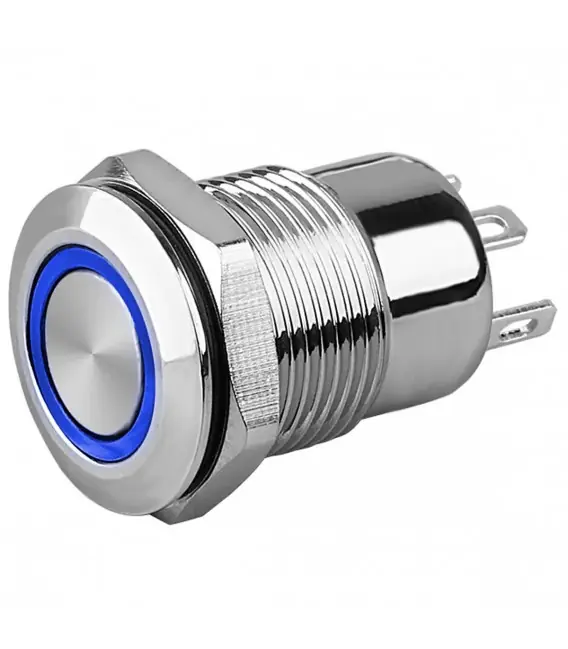

Bouton poussoir
1NO 220V
Bouton de type 1NO avec indicateur lumineux bleu. Fonctionne à partir d’un mécanisme monostable.
Les connecteurs dédiés au signal / alimentation pourront supporter une tension de 220V. Ceux dédiés à l’alimentation de l’indicateur lumineux (LED) pourront quant à eux accepter des tensions comprises entre 5 et 24V.
Il est également possible d’alimenter le voyant LED en 220V si vous branchez une résistance 200Kohm en série dans votre montage.
Une pièce idéale pour vos projets, assemblage DIY, pour réparer / améliorer un appareil existant ou construire un panneau de contrôle à partir de zéro.
| 1 |
PA66+GF20, V0 retardateur de flamme |
| 2 |
Contacts plaqués argent |
| 3 |
PA66+GF20, V0 retardateur de flamme |
| 4 |
LED |
| 5 |
Crochet de verrouillage |
| 6 |
Contacts plaqués argent |
| 7 |
Douille |
| 8 |
Ressort |
| 9 |
Mécanisme de verrouillage |
| 10 |
PC, V2 retardateur de flamme |
| 11 |
Bague d’étanchéité silicone |
| 12 |
Bouton Acier 304 inoxydable |
| 13 |
Corps H57/59 cuivre plaqué chrome |
| 14 |
Écrou hexagonal plaqué nickel |
| 15 |
Bague d’étanchéité silicone |
Caractéristiques techniques
| Specifications |
| Type de produit |
Bouton poussoir monostable 1NO |
| Diamètre du pas de vis |
12mm |
| Épaisseur max du panneau |
8mm |
| Dimensions totales |
21.5*⌀13.8mm |
| LED |
Couleur : Bleu
Tension : 5-24V |
| Nombre de pins |
4 |
| Tension |
220V |
| Couleur LED |
Bleu |
| Nombre de positions |
1 |
| Type de bouton |
1NO |
