Description

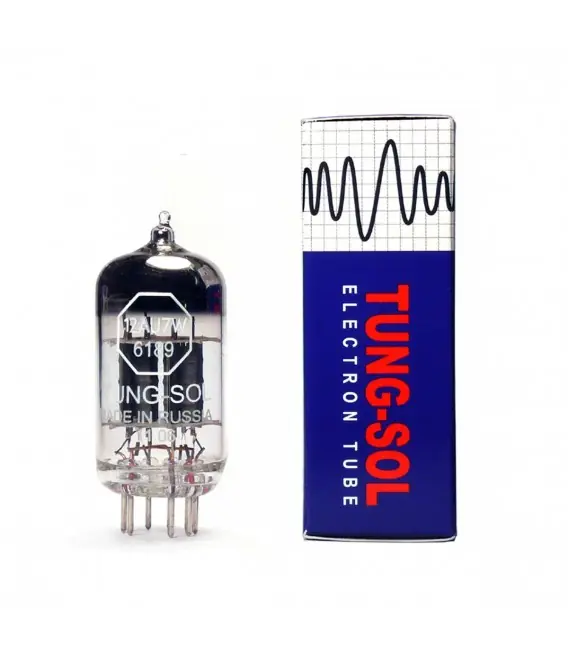

TUNG-SOL 12AU7 / ECC82
Tube de qualité militaire (Unité)
La marque Sung-Tol est depuis longtemps reconnue pour la grande qualité de fabrication dont profitent ses tubes mais également pour leur incroyable timbre. Une qualité de fabrication qui perdure, y compris sur ces nouveaux modèles. Ainsi, les tubes Tung-Sol reflètent le meilleur de la fabrication vintage de la marque, avec un son et une fiabilité inégalée.
Le Tung-Sol 12AU7, fabriqué en Russie, assure un très faible bruit. Il a été conçu pour imiter les performances des tubes américains NOS 6189. Celui-ci propose une restitution ouverte assurément audiophile, mais fonctionnera également très bien pour la conception d’un amplificateur guitare, celui-ci supportant très bien la distorsion.
Caractéristiques techniques
| Capacitances inter-électrode direct |
| Triode 1 |
Avec blindage * |
Sans blindage |
Unité |
| Grille vers plaque |
1.5 |
1.5 |
pf |
| Entrée |
1.8 |
1.6 |
pf |
| Triode 2 |
Avec blindage |
Sans blindage |
Unité |
| Grille vers plaque |
1.5 |
1.5 |
pf |
| Entrée |
1.8 |
1.6 |
pf |
| Output |
2.0 |
0.32 |
pf |
* Blindage externe #315 connecté à la cathode
| Données de chaque triode |
|
Amplificateur Class A |
Amplificateur à déflexion verticale * |
Unité |
| Tension de chauffe maximum de la cathode négative |
200 |
200 |
Volts |
| Tension de chauffe maximum de la cathode positive |
200 |
200 |
Volts |
| Tension max de la plaque |
300 |
300 |
Volts |
| Tension positive maximum de la plaque en crête |
— |
1200 |
Volts |
| Dissipation maximum pour chaque plaque ** |
2.75 |
2.75 |
Watts |
| Dissipation maximum pour les deux plaques |
5.5 |
5.5 |
Watts |
| Tension négative de la grille en crête |
— |
250 |
Volts |
| Courant maximum de la cathode |
20 |
20 |
mA |
| Courant maximum de la cathode en crête |
— |
60 |
mA |
| Résistance maximum du circuit de la grille : Bias fixe |
0.25 |
— |
MegaOhm |
| Résistance maximum du circuit de la grille : Bias cathode |
1 |
2.2 |
MegaOhm |
| Données de chaque triode |
|
Oscillateur à déflexion verticale |
Oscillateur à déflexion horizontale |
Unité |
| Tension de chauffe maximum de la cathode négative |
200 |
200 |
Volts |
| Tension de chauffe maximum de la cathode positive |
200 |
200 |
Volts |
| Tension max de la plaque |
300 |
300 |
Volts |
| Dissipation maximum pour chaque plaque ** |
2.75 |
2.75 |
Watts |
| Dissipation maximum pour les deux plaques |
5.5 |
5.5 |
Watts |
| Tension négative de la grille en crête |
400 |
600 |
Volts |
| Courant moyen maximum de la cathode |
20 |
20 |
mA |
| Courant maximum de la cathode en crête |
60 |
300 |
mA |
| Résistance maximum du circuit de la grille |
2.2 |
2.2 |
MegaOhm |
| Caractéristiques et conditions d’utilisation classiques |
|
Amplificateur Class A |
Chaque Triode |
Unité |
| Tension de la plaque |
100 |
250 |
Volts |
| Tension de la grille |
0 |
-8.5 |
Volts |
| Courant de la plaque |
11.8 |
10.5 |
mA |
| Résistance de la plaque (approx) |
6500 |
7700 |
Ohm |
| Transconductance |
3100 |
2200 |
µOhm |
| Facteur d’amplification |
20 |
17 |
|
| Nombre Contacts |
9 |
| Type de tube |
NC |
