Description

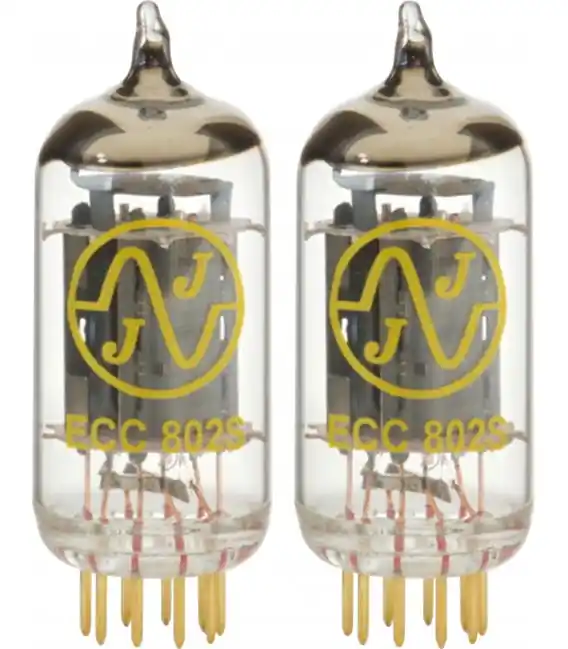

JJ ELECTRONICS ECC802S / 12AU7 GOLD Tube Tube de Préamplification à Double Triode (Paire appairée)
Le ECC802S / 12AU7 GOLD de JJ Electronics est un tube de préamplification double triode. Ce tube de qualité Hi-Fi convient parfaitement au remplacement des tubes 6189, 12AU7WA, E82CC ou CV4003 ou pour une intégration dans un projet audiophile DIY.
Caractéristiques techniques
| Spécifications |
| Type de produit |
Tube de préamplification |
| Type de tube |
Tube à double triode |
| Compatibilité |
6189, 12AU7WA, E82CC, CV4003 |
| Nombre de pôles |
9 |
| Caractéristiques types |
| Tension de chauffe du filament (Uf) |
6,3/12,6 V |
| Courant de chauffe du filament (If) |
300/150 mA |
| Tensions de fonctionnement de l’anode (Ua) |
250 V |
| Résistance cathode (Rk) |
800 Ω |
| Courant plaque (Ia) |
10,5 mA |
| Conductance mutuelle (S) |
2,2 mA/V |
| Impédance de la grille de contrôle (Ri) |
7,7 kΩ |
| Puissance d’amplification (µ) |
17 |
| VALEURS MAX. |
| Tension de fonctionnement de l’anode (Ua) |
330 V |
| Dissipation de l’anode (Wa) |
3 W |
| Courant cathode (Ik) |
22 mA |
| Tension de contrôle grille (Ug) |
– 55 V |
| Résistance externe grille de contrôle (Rg) |
1 MΩ |
| Tension cathode (Uk) |
100 V |
| CAPACITANCES |
| Capacitance entre la grille de contrôle et la cathode (Cg/k) |
1,6 pF |
| Capacitance entre les anodes (Ca) |
0.5 pF |
| Capacitance entre la grille de contrôle et l’anode (Cg/a) |
1.5 pF |
| Général |
| Dimensions |
Ø22.2 x 57.6mm |
| Conditionnement |
Vendu par paire |
| Nombre Contacts |
9 |
| Type de tube |
Double Triode |
