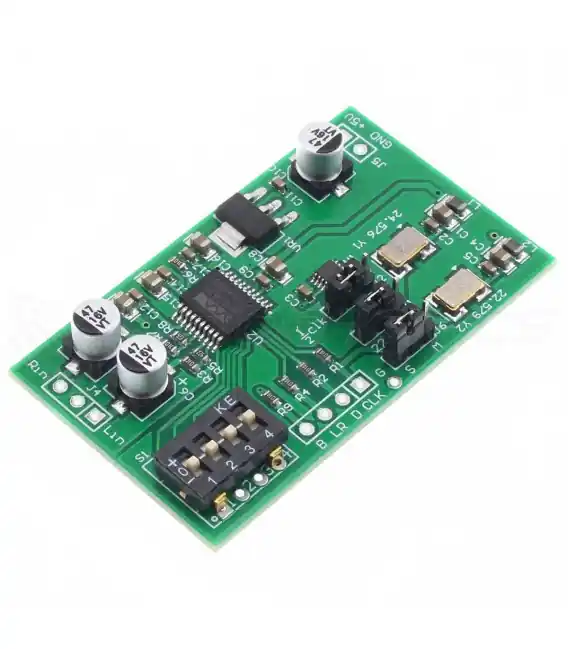

Module ADC
Stéréo WM8782 I2S 24bit 192kHz
Ce petit module ADC stéréo permet de convertir un signal analogique en numérique. La sortie se fait ainsi en I2S. Équipé d’une puce Cirrus Logic WM8782, le module supporte des taux d’échantillonnages PCM jusqu’au 24bit 192kHz. L’horloge peut être réglée en mode Maître, le module utilisera alors les oscillateurs 22.579M et 24.576M intégrés, ou en mode Esclave, pour utiliser une horloge externe. Il est également possible de sélectionner un format de sortie parmi I2S, Left Justified ou Right Justified.
Caractéristiques techniques
| Spécifications |
| Type de produit |
Module ADC |
| Puce ADC |
Cirrus Logic WM8782 |
| Sortie |
I2S |
| Taux d’échantillonnages supportés |
PCM jusqu’à 24bit 192kHz |
| Horloges |
22.579M
24.576M |
| SNR |
100dB |
| THD |
-93dB |
| Amplitude d’entrée de la tension du signal analogique |
1Vrms |
| Mode d’horloge |
Sélectionnable :
Master
Slave |
| Format de sortie |
I2S
Left Justified
Right Justified |
| Général |
| Dimensions |
50 x 30mm |
| Tension d’alimentation |
5V |
| Entrées |
Pastille à souder |
| Sorties |
I2S |
| Puce DAC / ADC |
WM8782 |
| Taux d'échantillonnage max |
192kHz |
| Couleur |
NC |
