Tung-Sol EL34B
Tubes Pentodes Platinum Matched (Quad Appairés)

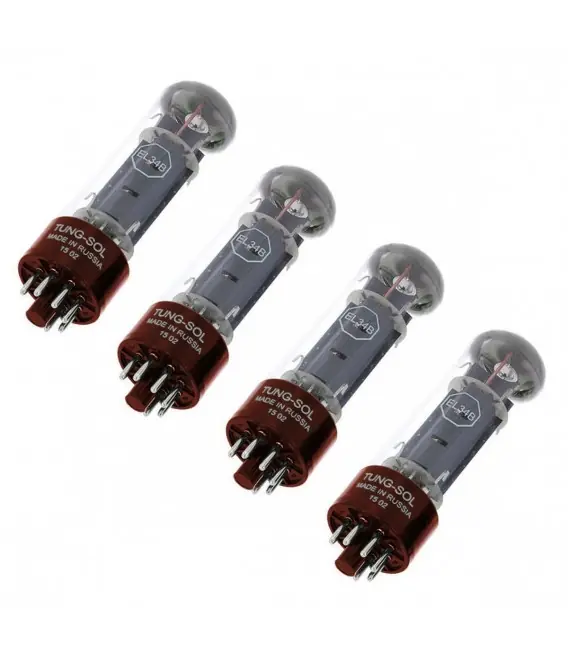

Ces tubes pentodes Tung-Sol EL34B haute tension profitent d’une belle conception, utilisant des matériaux de grande qualité. Ils disposent d’une impédance élevé avec une réactivité accrue. Ils peuvent par ailleurs être utilisés pour remplacer des tubes 6CA7. De plus, ces quatre tubes sont appairés pour fournir les meilleures performances.
| # Pin |
Nom de l’électrode |
| 1 |
Grille 3 |
| 2, 7 |
Heater |
| 3 |
Plaque |
| 4 |
Grille 2 |
| 5 |
Grille 1 |
| 6 |
NC |
| 8 |
Cathode |
Caractéristiques techniques
| Spécifications |
| Type de produit |
Tubes |
| Type de tubes |
Pentodes |
| Nombre de pins |
7 |
| Conditionnement |
4 tubes appairés |
| Mesures |
| Paramètre |
Conditions |
Min. |
Max. |
| Courant inverse grille 1 |
Tension filament 6.3V, tension plaque 250V, tension grille 1 minus 13.5V, tension grille 2 265V, résistance circuit grille 1 0.51MΩ |
– |
1.5µA |
| Courant heater |
– |
1.35A |
1.65A |
| Courant plaque |
Tension filament 6.3V, tension plaque 250V, tension grille 1 minus 13.5V, tension grille 2 265V |
80mA |
130mA |
| Courant grille 2 |
Tension filament 6.3V, tension plaque 250V, tension grille 1 minus 13.5V, tension grille 2 265V |
10mA |
20mA |
| Puissance |
Tension filament 6.3V, tension plaque 250V, tension grille 1 minus 13.5V, tension grille 2 265V, résistance circuit plaque 2kΩ |
8.5W |
– |
| Tension de coupure grille 1, négatif |
Tension filament 6.3V, tension plaque 250V, tension grille 2 265V |
– |
38V |
| Facteur de distorsion |
Tension filament 6.3V, tension plaque 265V, tension grille 1 minus 13.5V, tension grille 2 265V, résistance circuit plaque 2kΩ |
– |
13.5% |
| Cathode – Résistance isolation heater |
Tension filament 6.3V, cathode heater ±100V |
2MΩ |
– |
| Valeurs limites |
| Paramètre |
Min. |
Max. |
| Tension filament |
5.5V |
7V |
| Cathode – Tension heater |
– |
±100V |
| Courant cathode |
– |
150mA |
| Puissance dissipation plaque |
– |
25W |
| Puissance dissipation grille 2 |
– |
8W |
| Résistance circuit grille 1, bias fixe |
– |
0.5MΩ |
| Résistance circuit grille 1, self bias |
– |
0.7MΩ |
| Température au point le plus chaud |
– |
523K° |
| Nombre Contacts |
7 |
| Type de tube |
Pentode |
