Description

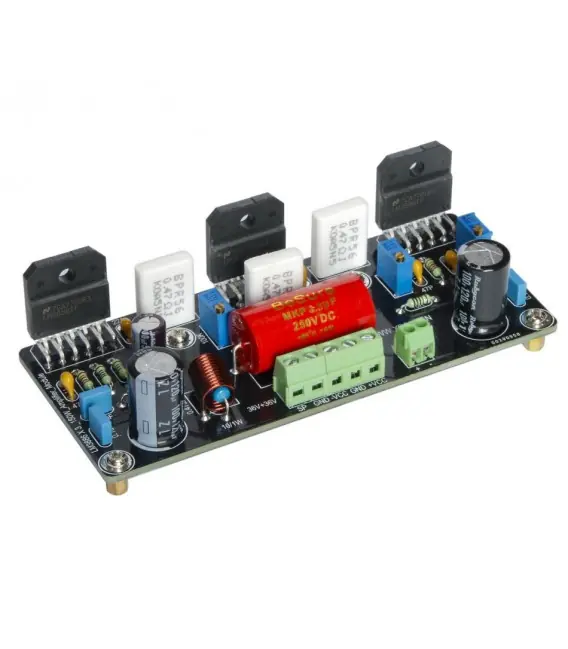

Le module d’amplification APD87 s’articule autour de 3 circuits haute performance LM3886 développé par National SemiConductor.
Travaillant en Classe AB, et capable pour chacun d’une puissance continue de 50W sous une charge de 8Ω, ce trio de transistors peut atteindre les 400W en crête, avec un taux de distorsion harmonique cohérent de seulement 0,1%.
D’une stabilité thermique et électrique à toute épreuve, le 4145 est équipé d’un double système de protection sophistiqué contre les surtensions (technologie propriétaire SPiKe™), et les sous-tensions, ce dernier intervenant lorsque l’alimentation chute en dessous de 12V.
Le filtrage quant à lui des transistors fait appel à 2 condensateurs électrolytiques de 63V/470µF. Un condensateur MKP de 2,2uF/400VDC situé en entrée pour supprimer la composante continue du signal.
ATTENTION : Ce produit nécessite impérativement l’usage d’un radiateur passif de taille approprié.
Certains composants peuvent varier selon arrivage.
Spécifications :
- Puissance Continue : 50W / 8Ω +/- 35V
- 100W / 4Ω +/- 28V
- Rapport Signal/Bruit : ≥ 92dB
- Impédance d’entrée : 47kohm
- Taux de Distorsion Harmonique Total : 0.1% (20Hz->20KHz)
- Tension d’Alimentation Recommandée : ±28-35V DC (Transformateur entre 20 & 25V AC)
- Dimensions Totales : 135 x 62 x 42mm (L x l x h)
- Poids : 120g
Schéma technique (PDF)
Schéma de Montage :
|
1 : Sortie HP +
|
5 : Alimentation +V
|
|
2 : Sortie HP GND
|
6 : Entrée +
|
|
3 : Alimentation -V
|
7 : Entrée GND
|
|
4 : Alimentation GND
|
|
| Entrées |
Borniers à vis |
| Sorties |
NC |
| Canaux |
1 (Mono) |
| Class |
Class A / AB |
| Composant amplification |
LM3886 |
| Puissance (W) |
200.0 |
