Description

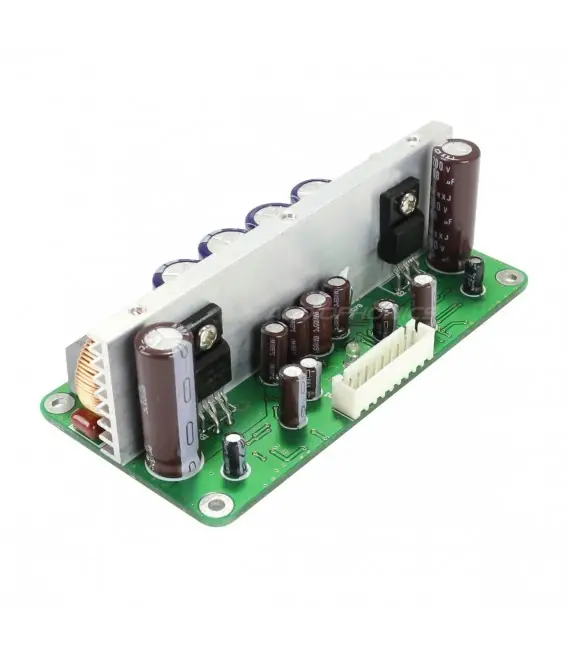

Module Amplificateur Class D Stéréo CxD2160
Ce module amplificateur Connex CxD2160 Stéréo Class D est équipé de deux contrôleurs IRS2092S (un pour chaque canal), lui permettant de disposer d’une puissance impressionnante pour un encombrement minimum. L’amplificateur est particulièrement adapté pour les hauts-parleurs 8 Ohms et est capable de délivrer 160W par canal, tout en proposant un THD inférieur à 0.1% à puissance nominale ou 0.024% entre 10 et 80W quand alimenté avec une alimentation +/-55V.
Son faible encombrement quant à lui vous permettra de l’intégrer facilement dans vos créations DIY.
Ce module existe aussi en kit accompagné d’une alimentation SMPS320QR Connex parfaitement adaptée.
Besoin de plus d’informations ? Téléchargez la documentation.
Si une alimentation Connex recommandée par le fabricant n’est pas utilisée pour alimenter le module, alors celui-ci nécessitera, en plus de l’alimentation +/-VCC, des alimentations supplémentaires +AUX, -AUX et Vbias à distribuer sur le connecteur AuxSupply.
CARACTÉRISTIQUES TECHNIQUES
- Contrôleur : IRS2092S
- Mosfets: IRFI 4019HG
- Puissance de sortie : 166W à 8 Ohms / 214W à 4 Ohms
- THD+N : 0.024% à 68W sur toutes les gammes de fréquences
- Double canal
- Class D
- Protections : court-circuit, sur-tension, sous-tension, chaleur excessive, dépassement de courant
- Dimensions : 100 x 50 x 30mm
- Entraxes : 40 x 90mm
- Radiateur à 3 trous filetés M3 pour une installation facile
- Poids : 98g
| Entrées |
XH 2.54mm |
| Sorties |
Borniers à vis |
| Canaux |
2 (Stéréo) |
| Class |
Class D / T |
| Composant amplification |
Infineon IRS2092 |
| Puissance (W) |
166.0 |
