Description

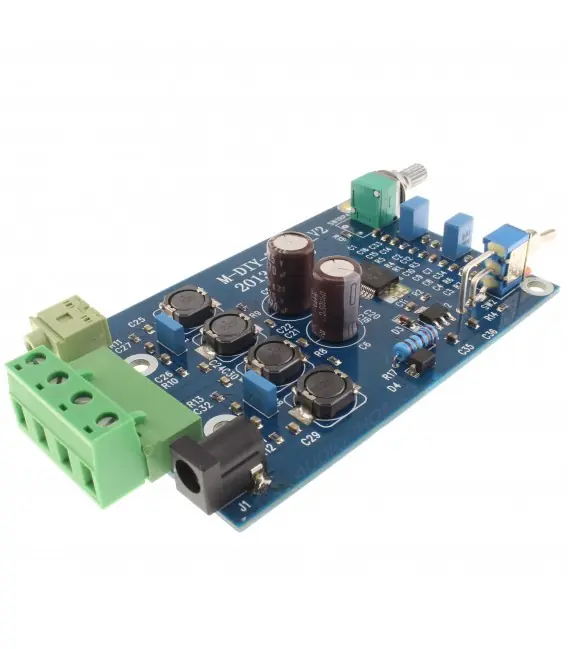

FX-AUDIO M-DIY-7492P Module Amplificateur Class D TDA7492P 2x25W
Avec le M-DIY-7492P, FX-Audio nous propose un module d’amplification basé sur une puce TPA7492P. Avec une puissance de sortie de 2 x 25W et une architecture de Class D garantissant un excellent rendement, cette puce fait de ce module le candidat idéal à la conception de nombreux système audio. De plus, ce module intègre directement sur son PCB un contrôleur de volume par potentiomètre ainsi qu’une fonction mute/standby. Enfin, ce module inclut une puce BCD6S (Bipolar-CMOS-DMOS), permettant, entre autres, une réduction de la diaphonie pour une qualité de la reproduction sonore optimale.
| 1 |
Sortie bornier haut-parleur |
| 2 |
Entrée Jack 3.5mm |
| 3 |
Potentiomètre de contrôle de volume |
| 4 |
Alimentation Jack DC (+ à l’intérieur / – à l’extérieur) |
| 5 |
Interrupteur |
Caractéristiques techniques
| Spécifications |
| Type de produit |
Module amplificateur |
| Puce d’amplification |
TPA7492P |
| Type d’amplification |
Class D |
| Puissance |
2x25W |
| Rendement |
90% |
| Taux de distorsion harmonique (THD) |
<0,01 % |
| Impédance |
4Ω, 6Ω, 8Ω |
| Entrée |
1x Jack 3.5mm |
| Sortie |
1x Bornier haut-parleur |
| Général |
| Alimentation |
Jack DC 5.5mm 12-24V |
| Dimentions |
100 x 66 x 18mm |
| Entraxes |
23mm / 56 mm |
| Conditionnnement |
1x FX-AUDIO M-DIY-7492P |
| Entrées |
Jack 3.5mm |
| Sorties |
Borniers enceintes |
| Canaux |
2 (Stéréo) |
| Class |
Class D / T |
| Composant amplification |
TDA7492PE |
| Puissance (W) |
25.0 |
