Description

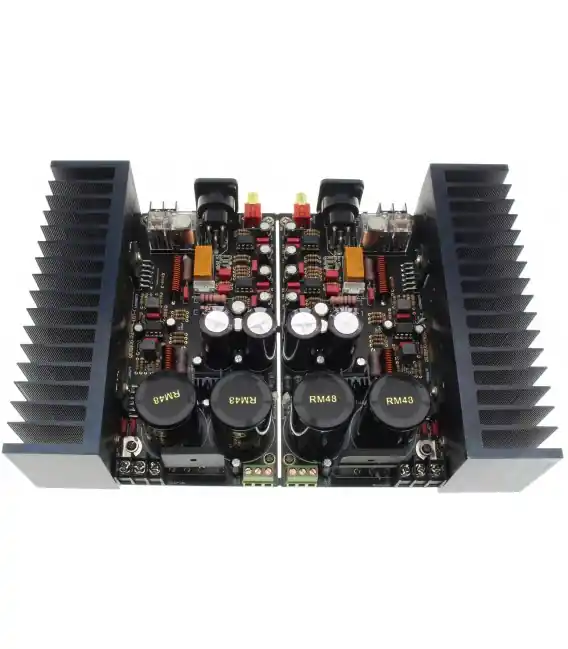

Module amplificateur stéréo LM3886
2x120W 8Ω
LM3886 + AOP NE5532D
Cet amplificateur est composé de deux modules mono, chacun intégrant 2 puces d’amplification LM3886 en classe AB, couplées à 2 AOP NE5532D montés sur DIP8, pour un total de 4 puces d’amplification. Avec ces composants, l’amplificateur est capable de délivrer 2x120W sous 8Ω pour alimenter efficacement votre système audio.
Design Double Mono & Amplification pur DC
Le design double mono (un canal par module) permet de séparer les alimentations pour obtenir un courant plus propre, de limiter la diaphonie et d’obtenir une image sonore bien plus aérée.
Pour assurer une réelle séparation, chaque canal utilise un Op Amp haut-gain. Il résulte de cette architecture des basses plus profondes et des hautes fréquences dynamiques.
Protection des HP & Architecture symétrique
Chaque module intègre un circuit de protection des hauts-parleurs grâce à un relais Omron. Vos enceintes haut de gamme n’ont donc rien à craindre avec cet amplificateur.
De plus, pour assurer une grande précision du signal et une réduction du bruit, ces modules sont basés sur une architecture symétrique.
Des composants de qualité
Chaque module intègre des composants de grande qualité, participant à la qualité sonore du produit. Ainsi on y retrouve par exemple des condensateurs ELNA, Nover ou encore un relais Omron.
- Alimentation N°1
- Alimentation N°2
- Sortie Speaker
- Switch RCA XLR
- Entrée XLR
- Entrée RCA
- Connecteur pour potentiomètre
- Réglage de gain : LOW/HIGH
Installation des potentiomètres
Les modules sont des modules mono bridge. Cela signifie qu’il est nécessaire d’utiliser un potentiomètre stéréo (10K à 50K) par voie ou bien un potentiomètre 4 voies. Par ailleurs, il est nécessaire de retirer les jumpers au dos de la carte à l’aide d’un fer à souder pour ce faire.
Alimentation du produit : Pour alimenter correctement ce produit nous vous recommandons d’effectuer le ce transformateur torique 160VA 2x24V + 2x15V Profil Standard.
Caractéristiques techniques
| Spécifications |
| Puce d’amplification |
LM3886 |
| Puissance |
2x120W 8Ω |
| Alimentation |
24V-0-24V + 15V-0-15V |
| Entrées |
XLR
RCA |
| Sorties |
Borniers HP |
| AOP |
2x NE5532D |
| Dimensions (1 module) |
170 x 83 x 40mm |
| Poids |
280g chaque module |
| Entrées |
XLR |
| Entrées |
RCA |
| Sorties |
Borniers enceintes |
| Canaux |
1 (Mono) |
| Class |
Class A / AB |
| Composant amplification |
LM3886 |
| Puissance (W) |
120.0 |
