Description
Module Amplificateur 2.1 Class D TPA3116 2x 50W + 100W avec Contrôle de Volume / Tonalité / Fréquence de Coupure
Ce module amplificateur class D 2.1 canaux se base sur l’utilisation de deux puces d’amplification TPA3116. Il est de ce fait en capacité de délivrer jusqu’à 2x50W + 100W permettant une sonorisation 2.1 canaux avec subwoofer passif. Il dispose de nombreux réglages via 5 potentiomètres tels que le réglage du volume, la tonalité des aigus, le niveau des aigus (passe-haut), la fréquence de coupure et le niveau des graves (passe-bas). Il offre un panel de 2 entrées analogiques (via connecteur 3 pins et AUX jack 3.5mm). La sortie quant à elle s’effectue sur bornier à vis pour les 3 canaux. Petit plus, une sortie V-OUT permet d’alimenter un module supplémentaire jusqu’à 5V 120mA. Par ailleurs, l’alimentation du module est réalisée via jack DC ou bornier à vis, il accepte de 12-24V DC 3A.

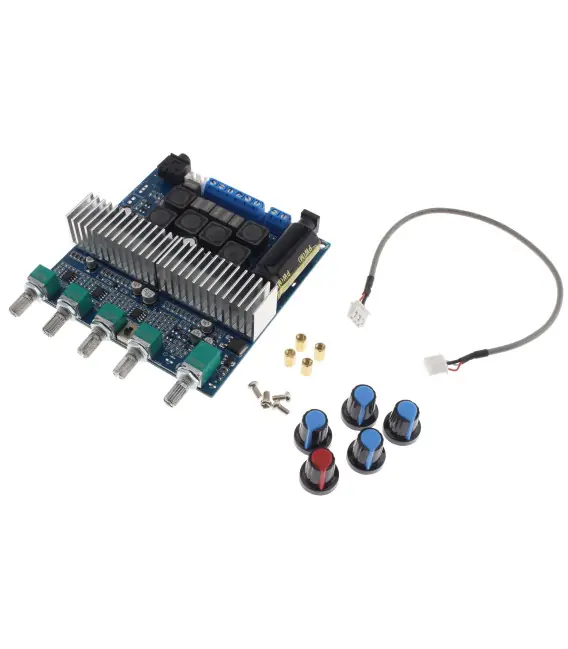

Aperçu du module amplificateur 2.1 TPA3116
| 1 |
Alimentation DC 12-24V 3A |
| 2 |
Sortie canal droit |
| 3 |
Sortie canal gauche |
| 4 |
Sortie subwoofer |
| 5 |
Entrée sur connecteur PCB 3 pin |
| 6 |
Entrée AUX jack 3.5mm |
| 7 |
Sortie d’alimentation auxiliaire 5V 120mA |
| 8 |
Niveau graves (passe-bas) |
| 9 |
Fréquence de coupure graves 0-200Hz |
| 10 |
Niveau des aigus (passe haut) |
| 11 |
Switch on/off fréquence de coupure |
| 12 |
Contrôle de tonalité aigus |
| 13 |
Pastilles à souder pour LED |
| 14 |
Contrôle de volume |
Caractéristiques techniques
| Spécifications |
| Type de pproduit |
Module amplificateur Class D |
| Canaux |
2.1 |
| Puce d’amplification |
2x TPA3116 |
| Entrées |
1x Connecteur PCB 3 pins
1x Jack 3.5mm AUX |
| Sorties |
1x Sortier canal droit via bornier à vis
1x Sortie canal gauche via bornier à vis
1x Sortie Subwoofer via bornier à vis |
| Puissance de sortie |
2x 50W + 100W |
| Impédance de sortie |
L/R : 4 Ohms
Sub : 3-4 Ohms |
| Fréquence de coupure filtre passe bas |
0-200Hz |
| Général |
| Alimentation |
12-24V DC 3A (Jack DC 5.5/2.1mm) |
| Dimensions |
PCB : 100 x 100mm |
| Poids |
170g |
| Conditionnement |
1x Module Amplificateur 2.1 Class D TPA3116
5x Capuchon de potentiomètre
1x Câble connecteur 3 pins
4x Entretoise
4x Vis |
| Entrées |
Pastille à souder |
| Entrées |
Jack 3.5mm |
| Entrées |
Connecteur PCB |
| Sorties |
Borniers à vis |
| Canaux |
2.1 |
| Class |
Class D / T |
| Composant amplification |
TPA3116 |
| Puissance (W) |
100.0 |
| Puissance (W) |
50.0 |
