Description

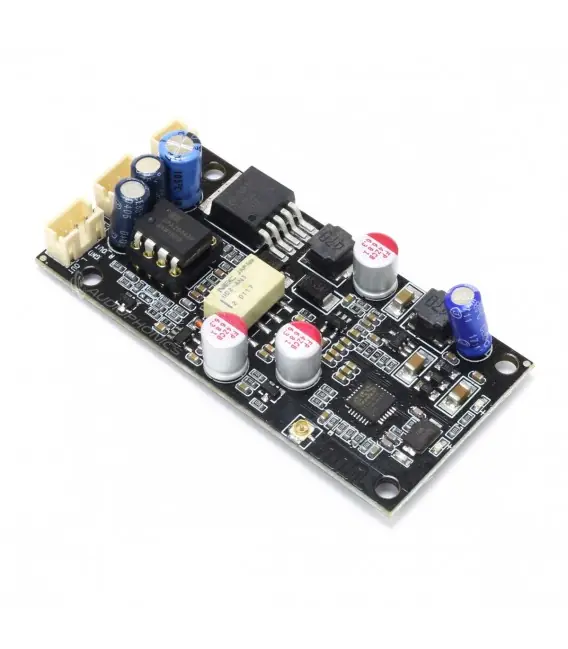

Module DAC ES9018 Bluetooth
DAC ES9018K2M Bluetooth 5.0 CSR8675 aptX-HD 24bit 48kHz
Ce petit module DAC performant se base sur une puce de conversion ESS ES9018K2M, permettant un décodage du signal de qualité. Une puce ayant déjà fait ses preuves sur de nombreux produits, réputée pour la précision et la richesse du message audio qu’elle arrive à fournir.
L’atout principal de ce module réside cependant très probablement dans son entrée Bluetooth 5.0, vous permettant de streamer vos fichiers à distance, directement depuis votre smartphone. De plus, la puce Bluetooth CSR8675 intégrée supportent les technologies aptX et aptX-HD, améliorants débit et stabilité de transmission. Ces protocoles permettent de supporter des taux d’échantillonnages allant jusqu’au 24bit 48kHz. Une antenne Bluetooth est par ailleurs fournie, afin d’accroître la portée de réception du module.
Côté sortie, celle-ci se fait sur deux connecteurs PH 2.0mm 3 pôles, un AOP OPA2604AP permettant d’amplifier le signal en sortie. Cet AOP est monté sur DIP8 et donc modifiable selon vos préférences d’écoute.
Caractéristiques techniques
| Spécifications |
| Type de produit |
Module DAC |
| Puce DAC |
ES9018K2M |
| Entrée |
Bluetooth |
| Sortie |
1x AUX Stéréo |
| Puce Bluetooth |
CSR8675 |
| Version Bluetooth |
5.0 |
| Technologies Bluetooth supportées |
aptX, aptX-HD |
| Taux d’échantillonnage supportés |
Jusqu’à 24bit 48kHz |
| Dimensions |
67 x 33mm |
| Entraxes |
56 x 27mm |
| Alimentation |
5-32V DC (vendue séparément) |
| Package |
1x Module DAC ES9018 Bluetooth
2x Câble PH 2.0mm vers fils nus (3 fils)
1x Câble PH 2.0mm vers fils nus (2 fils)
1x Antenne SMA
1x Câble adaptateur U.FL vers SMA |
| Entrées |
Bluetooth |
| Sorties |
PH 2.0mm |
| Sorties |
XH 2.54mm |
| Puce DAC / ADC |
ES9018K2M |
| Taux d'échantillonnage max |
96kHz |
| Canaux |
2 (Stéréo) |
