Description
Module Récepteur Bluetooth 5.1
QCC5125 aptX HD LDAC DAC ES9038Q2M
Ce petit module récepteur Bluetooth 5.1 particulièrement pratique vous permettra d’intégrer dans vos projets audio DIY une capacité de réception sans-fil. Il vous sera ainsi possible de diffuser votre musique à distance directement depuis un smartphone ou une tablette.
La réception Bluetooth de ce module est assurée par une puce Qualcomm QCC5125. Celle-ci offre le support de codecs de transmission haute résolution avec l’aptX et l’aptX HD, permettant de profiter d’une qualité sonore supérieure.
Par ailleurs, le module est livré avec une antenne afin d’en améliorer la qualité et distance de réception. Il dispose également d’une entrée analogique additionnelle sur connecteur XH2.54mm.

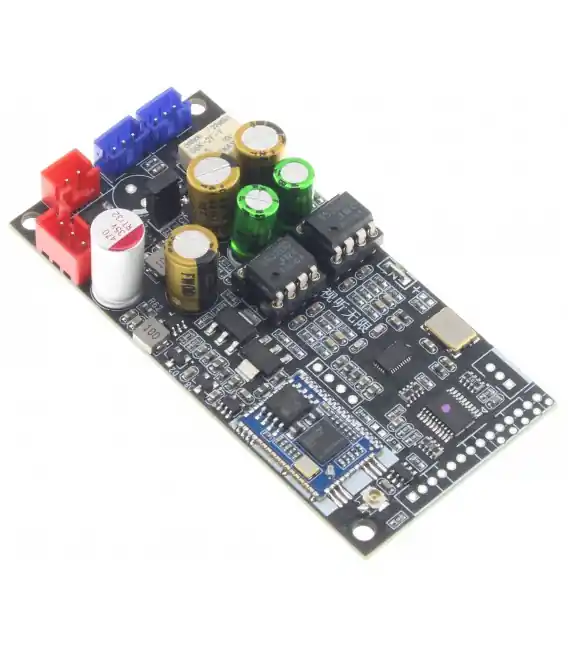

Aperçu du Module Récepteur Bluetooth
| 1 |
Connecteur antenne Bluetooth |
| 2 |
Alimentation AC/DC 5-15V |
| 3 |
Alimentation DC 7-20V |
| 4 |
Audio output |
| 5 |
Audio input |
| 6 |
Entrée I2S |
L’entrée audio analogique fonctionne par défaut si branchée mais bascule automatiquement en mode sans fil à connexion du Bluetooth. Le module intègre des fonctions avancées dont l’implémentation interne n’est pas détaillée.
Caractéristiques techniques
| Spécifications |
| Type de produit |
Module de réception Bluetooth |
| Entrées |
Bluetooth 5.1
1* Entrée analogique sur XH2.54mm |
| Sortie |
1* Sortie analogique sur XH2.54mm |
| Puce Bluetooth |
Qualcomm QCC5125 |
| Puce DAC |
ESS ES9038Q2M |
| Codecs de transmission supportés |
SBC, AAC, aptX, aptX LL, aptX HD |
| Général |
| Tension d’alimentation |
5-15V AC/DC ou 7-20VDC (1A maximum) |
| Dimensions |
40*80*12mm |
| Entrées |
Connecteur PCB |
| Entrées |
Bluetooth |
| Sorties |
Connecteur PCB |
