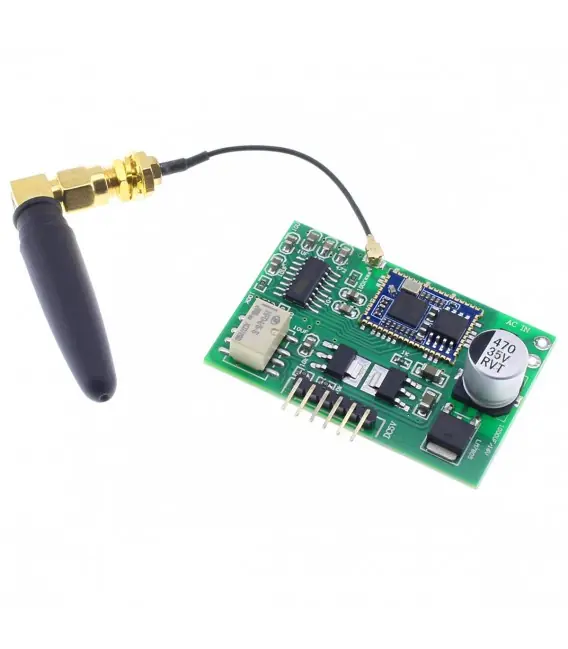

Module récepteur Bluetooth 5.1
QCC5125 aptX HD LDAC ES9023
Ce module de réception Bluetooth 5.1 se base sur l’utilisation d’une puce Qualcomm QCC5125, celle-ci supportant les codecs de transmission haute résolution aptX, aptX HD et LDAC pour une restitution sonore de qualité en sans-fil. Il vous permettra ainsi, dans une conception audio DIY, de doter de votre appareil d’une réception Bluetooth pratique pour diffuser votre musique à distance.
Le module embarque par ailleurs un DAC ES9023, chargé de convertir le signal numérique en analogique. Grâce à son architecture HyperStream, il permet une restitution sonore claire et détaillée, notamment grâce à sa technologie d’élimination du jitter.
Code pin : 0123
| 1 |
Entrée audio analogique canal gauche |
| 2 |
Entrée audio analogique canal droit |
| 3 |
Sortie audio analogique canal gauche |
| 4 |
Sortie audio analogique canal droit |
| 5 |
GND |
| 6 |
Si alimentation DC : 5V / Si alimentation AC : Laisser vide |
| 7 |
Alimentation AC 7-12V |
Le module peut être au choix alimenté en AC ou en DC. Une alimentation AC permet d’obtenir de meilleures performances. Dans le cas d’une alimentation DC, veuillez au préalable retirer le régulateur de tension LM7805.
Caractéristiques techniques
| Spécifications |
| Type de produit |
Module récepteur Bluetooth |
| Version Bluetooth |
5.1 |
| Codecs Bluetooth supportés |
aptX, aptX HD, LDAC |
| Entrées |
Bluetooth
1x Analogique |
| Sortie |
1x Analogique |
| Puce Bluetooth |
Qualcomm QCC5125 |
| Puce DAC |
ES9023 |
| Général |
| Dimensions |
52 x 35mm |
| Entrées |
Pastille à souder |
| Entrées |
Bluetooth |
| Sorties |
Pastille à souder |
