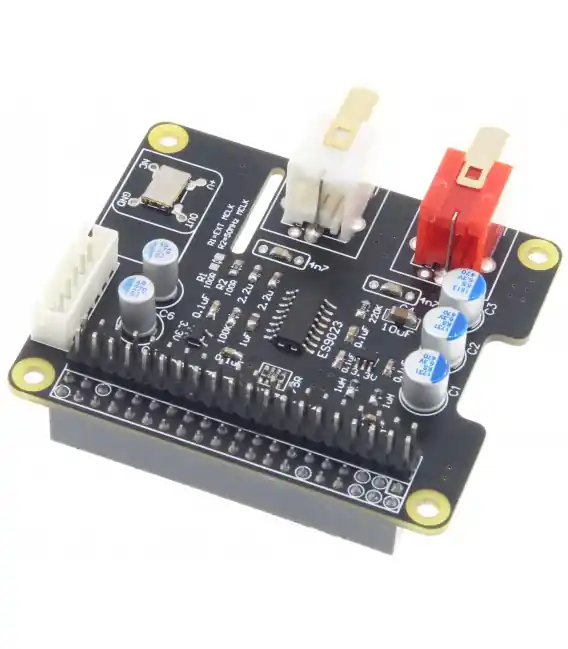

AUDIOPHONICS I-SABRE LTE DAC ES9023 I2S pour Raspberry Pi 2 / 3 / 4 – Commandez maintenant

Description

Équipé du désormais célèbre ESS SABRE ES9023 24bit 192khz (équipant notre DAC USB U-SABRE), de régulateur Ultra low noise et de condensateurs de filtrage « Low ESR », ce DAC au rapport qualité prix inégalable, vous offrira un son musical et riche en micro détails.

Cette version LTE comporte des cinch RCA de qualité classique pour un prix encore plus compétitif.

Le connecteur GPIO intégré regroupant l’entrée numérique I2S et l’entrée de tension 5V permet donc une utilisation « plug-and-play » enclenché simplement sur un Raspberry Pi A+, B+,2.0 3.0, 4.0 et le tour est joué. Ce DAC ne nécessite aucune compétences en électronique ou fer à souder pour fonctionner.

Ce DAC 24bit est tout aussi indiqué pour une conception 100% sans Raspberry Pi grâce à son connecteur 6 pin  (4+2 pin) d’entrée I2S / 5V DC sur connecteur XHP.

Pour les utilisateurs DIY expérimentés, il existe aussi la possibilité d’attaquer ce DAC par une horloge externe MCLK (masterclock) ou de choisir le word-clock left justified ou le protocole classique I2S.

Voici une solution redoutable permettant d’accéder à la Haute Fidélité Haute Définition avec un rapport qualité prix inégalable offrant des possibilités d’évolutions étendues comme l’ajout d’une horloge TCXO à souder.

Pour une utilisation en mode Bit Perfect, il est nécessaire de rester en volume maximum ou fixe selon la distribution Linux audio utilisée. La position driver « I2S HifiBerry » devra être choisi pour fonctionner sur Rune Audio, Volumio ou encore Pi-core et toutes les distributions Linux Audio en général « .

Caractéristiques générales :

• Emplacement pour souder une horloge TCXO pleine taille 50Mhz.
• Entrée I2S sur connecteur GPIO Raspberry Pi.
• Entrée 5V DC sur connecteur GPIO pour Raspberry Pi.
• Entrée connecteur 6 pin  (4+2 pin) d’entrée I2S / 5V DC sur connecteur XHP.
• Entrée : Raspberry PI B+ A+ 2.0/3.0 GPIO et I2S.
• Report du GPIO (vous pouvez empiler d’autres modules).
• Sortie : RCA plaqué Or.
• Taux d’échantillonnage supportés : 24bit 192 kHz.
• Ce convertisseur dispose de sa propre horloge. Il est possible de lui en injecter une horloge extérieure en reliant le pont R1.
• Aucune soudure nécessaire pour une utilisation sur Raspberry Pi.
• Fonctionne avec le driver I2S « HIFIBERRY DAC ».

Dimensions et poids :

• Dimensions PCB : 65x56x30mm.
• Entraxe : 50 x 50 mm.
• Poids : 35gr.
• Livré avec 4 écrous, 4 vis et 4 entretoises servant à le fixer sur le PI B+, A+ ou 2.0, 3.0 , 4.0 (Format HAT)
