Module DAC HAT PCM1794A I2S 24bit 192kHz DSD512

Le DAC PCM1794A pour Raspberry Pi est une carte de décodage audio haute fidélité conçue pour transformer un SBC en véritable source audiophile. Basé sur la célèbre puce PCM1794A de Texas Instruments, ce module offre une conversion numérique-analogique de très haute qualité, reconnue pour sa restitution naturelle, sa grande dynamique et sa précision. Il s’adresse aussi bien aux passionnés de HiFi qu’aux utilisateurs souhaitant concevoir un lecteur audio réseau performant à partir d’un Raspberry Pi.

Au cœur de cette carte, la puce PCM1794A est associée à une architecture audio optimisée intégrant des amplificateurs opérationnels OPA1612 (x3), réputés pour leur faible bruit et leur excellente linéarité. L’ensemble est piloté par un microcontrôleur 32 bits assurant la gestion des entrées, des sorties et des paramètres audio, tout en offrant une interface utilisateur claire via un écran OLED intégré et des commandes physiques. Un oscillateur SiTime à faible jitter vient compléter l’ensemble afin de garantir une horloge stable, essentielle pour une reproduction sonore précise et sans distorsion.

Ce DAC prend en charge un large éventail de formats audio haute résolution. Il supporte les flux PCM jusqu’à 24bit 192kHz via les sorties analogiques, et jusqu’à 32bit 384kHz via l’interface I2S (HDMI). Il est également compatible avec le DSD natif jusqu’au DSD512, ainsi qu’avec les flux DoP (DSD over PCM) jusqu’au DOP256 selon l’interface utilisée. Cette compatibilité étendue permet de profiter pleinement des fichiers audio Hi-Res, qu’ils soient stockés localement ou diffusés en streaming.

Côté performances, le DAC affiche un excellent niveau de qualité audio avec un rapport signal/bruit de 129dB, une distorsion harmonique totale de -120dB (THD+N), une bande passante de 20Hz à 20kHz et un niveau de sortie analogique de 2Vrms, garantissant une restitution fidèle, dynamique et détaillée.

La connectique particulièrement complète permet une intégration facile dans de nombreux systèmes audio. En entrée, la carte accepte les signaux I2S via GPIO du Raspberry Pi, ainsi que les flux numériques via coaxial. En sortie, elle propose une sortie analogique stéréo RCA, une sortie casque jack 3.5mm, ainsi que des sorties numériques coaxiale, optique et I2S/DSD via HDMI. Cette polyvalence permet d’utiliser le DAC aussi bien comme convertisseur principal que comme interface de distribution audio.

L’alimentation du module se fait en 5V (500mA), soit directement via le Raspberry Pi, soit via une entrée dédiée. La conception intègre une gestion d’alimentation soignée avec séparation des circuits analogiques et numériques afin de limiter les interférences et optimiser les performances sonores. Pour exploiter pleinement son potentiel, l’utilisation d’une carte de filtrage d’alimentation externe est recommandée. Le DAC est compatible avec les Raspberry Pi 2B, 3B, 3B+, 4B et 5, et fonctionne parfaitement avec les principales distributions audio telles que Volumio, Moode, piCorePlayer ou RuneAudio, facilitant ainsi la mise en place d’un lecteur réseau HiFi performant et évolutif.

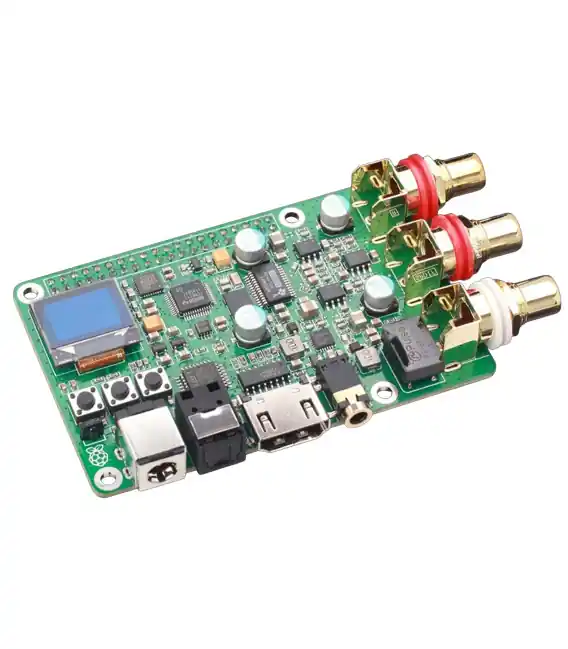

Aperçu du module DAC HAT PCM1794A

Module DAC HAT PCM1794A : utilisation des réglages

Appuyer longtemps sur le bouton de sélection de mode dans l’interface standby pour accéder aux trois autres interfaces. Rappuyer sur mode sélection pour naviguer sur chaque section et utiliser les flèches pour changer chaque paramètre.
