Description

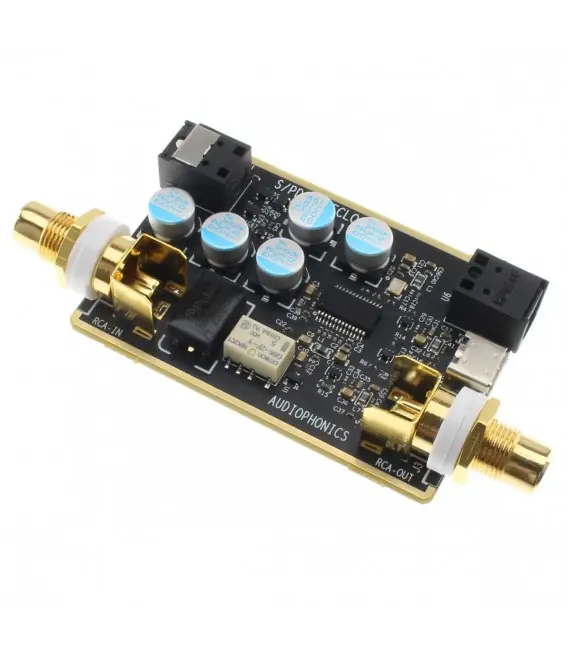

Audiophonics DIGIRescue

Module Reclocker SPDIF Optique Coaxial Isolation Galvanique 24bit 192kHz

Ce module reclocker Audiophonics DIGIRescue a été conçu en association avec Ian Canada. Il permet, grâce à une horloge locale de haute précision et à la technologie de reclocking discrète de Ian Canada, de parfaitement resynchroniser les signaux S/PDIF afin d’atteindre un très faible niveau de jitter. En résulte une restitution sonore d’une incroyable clarté et précision.
La plupart des appareils grand public, comme les téléviseurs, box TV ou consoles mais également de nombreux appareils audio comme les DAC ou lecteurs CD, peuvent disposer de sorties SPDIF. Celles-ci peuvent cependant souffrir d’une faible qualité de transmission du signal du fait d’un jitter élevé. Le Audiophonics DIGIRescue vient alors, grâce à ses circuits et son horloge haute précision, resynchroniser les signaux pour assurer une qualité de transmission optimale, sans erreur et en favorisant une restitution sonore nette.

Le module est doté en entrée et sortie à la fois d’une connectique optique Toslink et coaxiale, supportant les taux d’échantillonnages jusqu’à 192kHz. Il est par ailleurs aussi compatible avec les formats audio Dolby Digital et DTS. Une fonction de détection automatique du signal permet de verrouiller automatiquement l’entrée active, des LEDs d’état venant alors indiquer cette dernière.

Le module profite d’une architecture globale minutieusement optimisée, basée sur des composants high-end. Avec ses réseaux de filtrage de l’alimentation performants (condensateurs polymère organique/MLCC totalisant 1500µF) et un LDO à très faible bruit, le Audiophonics DIGIRescue est capable de fournir à l’ensemble de ses circuits un signal électrique propre et stable. Les entrées et sorties optiques et coaxiales profitent elles d’une isolation galvanique permettant de protéger le signal des interférences indésirables.

En somme, le Audiophonics DIGIRescue endosse à la fois les fonctions de reclocker, isolateur galvanique et filtre EMI/RFI, réalisant chacune de ces tâches avec efficacité.

Points clés :

• Reclock les signaux S/PDIF grâce à une horloge audio locale à très faible jitter.
• Améliore la qualité du signal S/PDIF ou corrige les signaux S/PDIF de mauvaise qualité tout en isolant ceux-ci.
• Deux entrées : Coaxial et Optique Toslink.
• Deux sorties : Coaxial et Optique Toslink.
• Alimentation standard 5VDC via USB-C.
• Détection et sélection automatique des signaux d’entrée.
• Supporte les taux d’échantillonnages jusqu’à 24bit 192kHz.
• Deux LEDs bicolores indiquent le signal d’entrée sélectionné et le statut du verrouillage du signal S/PDIF.

Utiliser le module Audiophonics DIGIRescue

1. Branchez une alimentation 5VDC au module via son connecteur USB-C (J4). La LED d’état D3 s’illumine en vert. L’entrée Coaxiale est sélectionnée par défaut.
2. Connectez un DAC soit à la sortie coaxiale (J3), soit à la sortie optique (U6) du module.
3. Connectez une source audio au module soit à l’entrée coaxiale (J1), soit à l’entrée optique (U5) du module.

Dans le cas de l’utilisation de l’entrée coaxiale du module, lorsqu’un signal audio numérique valide est verrouillé, la couleur de la LED D3 change en bleu. Le DAC branché au module recevra alors le signal audio reçu par ce dernier sur son entrée coaxiale.

Dans le cas de l’utilisation de l’entrée optique du module, si un signal est détecté, l’entrée optique est sélectionnée automatiquement. La LED D2 s’allume alors. Lorsqu’un un signal audio numérique valide est verrouillé, la couleur de la LED D2 change en bleu. Le DAC branché au module recevra alors le signala audio reçu par ce dernier sur son entrée optique.

Indicateurs LED

1. D3: LED d’état de l’entrée coaxiale (J1)
• Vert : L’entrée coaxiale est sélectionnée en tant qu’entrée.
• Bleu : Signal numérique verrouillé.
• Éteint : Non sélectionné.
2. D2: LED d’état de l’entrée optique (U5)
• Vert : L’entrée optique est sélectionnée en tant qu’entrée.
• Bleu : Signal numérique verrouillé.
• Éteint : Non sélectionné.
