Description

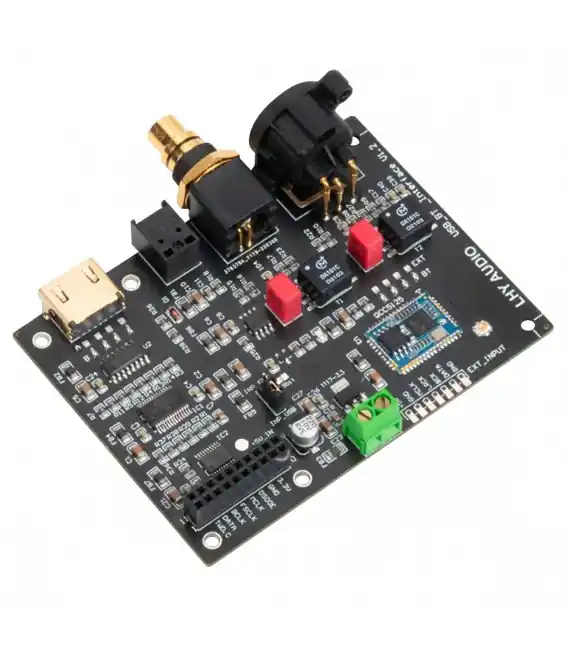

LHY Audio Module d’interface numérique
I2S Bluetooth 5.1 USB vers SPDIF AES/EBU I2S HDMI 32bit 384kHz DSD256
Ce module d’interface numérique LHY Audio dispose d’entrées au format I2S (sur pastilles à souder) et Bluetooth 5.1 pour une diffusion audio en sans-fil depuis un smartphone ou une tablette. Il permet également l’intégration d’un module d’interface USB Amanero ou XMOS (vendu séparément). La sortie se fait elle en SPDIF coaxial et optique Toslink grâce à une puce d’interface Cirrus Logic WM8805 ou en AES/EBU.
L’entrée Bluetooth utilise un récepteur Qualcomm QCC5125, supportant les codecs haute résolution aptX, aptX LL, aptX HD et LDAC pour une restitution sonore de qualité en sans-fil. Par ailleurs, le module supporte des flux audio haute résolution via I2S ou USB, jusqu’au PCM 32bit 384kHz et DSD256.
| 1 |
Sortie I2S via HDMI |
| 2 |
Sortie optique Toslink |
| 3 |
Sortie coaxiale |
| 4 |
Sortie AES/EBU |
| 5 |
Connecteur interface USB |
| 6 |
Switch USB/Bluetooth |
| 7 |
Bornier alimentation 5V |
| 8 |
Entrée I2S |
| 9 |
Récepteur Bluetooth 5.1 |
Caractéristiques techniques
| Spécifications |
| Type de produit |
Module interface numérique |
| Entrées |
Bluetooth 5.1
1* I2S (pastilles à souder)
1* USB (via interface USB vendue séparément) |
| Sorties |
1* Coaxial
1* AES
1* Optique
1* I2S via HDMI |
| Puce Bluetooth |
Qualcomm QCC5125 |
| Codecs Bluetooth supportés |
SBC, AAC, aptX, aptX LL, aptX HD, LDAC |
| Interface SPDIF |
Cirrus Logic WM8805 |
| Taux d’échantillonnages supportés |
I2S (HDMI) : PCM jusqu’à 32bit 384kHz, DSD jusqu’au DSD256
Optique / Coaxial / AES : PCM jusqu’à 24bit 192kHz |
| Général |
| Tension d’alimentation |
5VDC (alimentation vendue séparément) |
| Dimensions |
99*74mm |
| Package |
1* LHY Audio Module interface
1* Antenne Bluetooth
Visserie |
| Entrées |
USB |
| Entrées |
Bluetooth |
| Entrées |
I2S |
| Sorties |
I2S LVDS via HDMI |
| Sorties |
AES/EBU |
| Sorties |
Optique Toslink |
| Sorties |
Coaxial SPDIF |
| Taux d'échantillonnage max |
384kHz |
| Taux d'échantillonnage max |
DSD256 |
| Puce interface |
WM8805 |
