Description

Ian Canada TransportPi AES II

Interface numérique SPDIF AES/EBU ultra-faible jitter

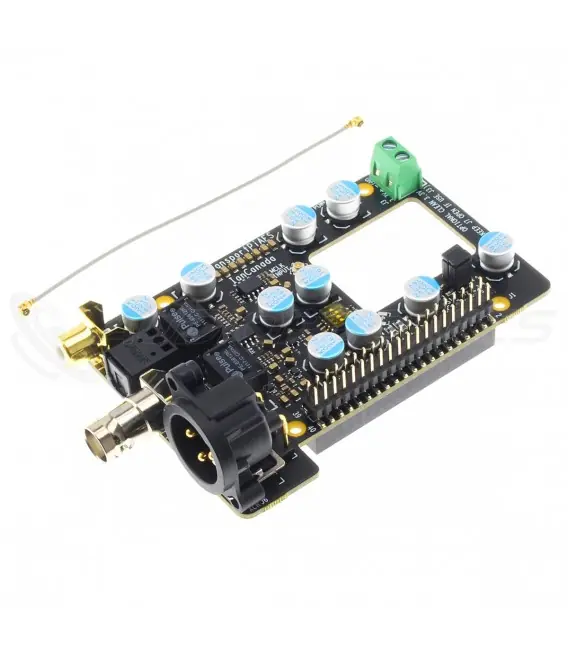

Le TransportPi AES II de Ian Canada est une carte d’interface numérique AES/EBU et SPDIF. Il s’agit du premier modèle utilisant un driver différentiel 1bit 50Mbps et une horloge femtosecond dédiée pour atteindre la plus haute qualité de signal possible et très faible niveau de bruit pour les sorties AES/EBU et SPDIF. Le module intègre également un excellent reclocker discret 1bit, similaire au ReClockPi, pour fournir un jitter extrêmement faible. Le TransportPi AES se positionne ainsi comme un véritable flagship dans le domaine des interfaces AES/EBU et SPDIF pour audiophile, permettant une amélioration significative de la qualité sonore d’un DAC externe.

Points clés :

• Module d’interface AES/EBU et SPDIF high-end avec sorties AES/EBU, coaxiale et optique Toslink isolées (sortie BNC non isolée).
• Driver différentiel discret 1bit 50Mbps pour atteindre la meilleure qualité de signal AES/EBU possible avec un très faible niveau de bruit.
• Horloge femtosecond dédiée pour les sorties SPDIF afin d’obtenir la meilleure qualité de signal possible et un jitter extrêmement faible.
• Reclockers secondaires discrets 3 étages 1bit intégrés.
• Réseaux de filtrage de l’alimentation à haute bande passante améliorés.
• Architecture sans LDO pour une utilisation directe d’une alimentation 3.3V à supercondensateurs ou sur batteries afin d’obtenir les meilleures performances d’alimentation.
• Contrôle optimisé de l’impédance du PCB pour les signaux AES/EBU et SPDIF haute vitesse.
• PCB 4 couches avec couche de blindage dédiée pour éliminer le bruit EMI.
• Résistances à film métal ultra-faible bruit afin d’assurer le plus bas niveau de bruit possible.
• Support des flux AES/EBU et SPDIF jusqu’à 192kHz. Possibilité de support du 384kHz avec récepteur adapté.
• Transformateurs AES/EBU et SPDIF interchangeables et améliorables.
• Support des fréquences MCLK de 5.6448MHz à 98.304MHz.
• Support des formats I2S et DoP en entrée.

TransportPi AES II (2026) Nouvelles fonctionnalités :

• Équipé de nouveaux pilotes d’horloge à gigue additive ultra-faible de 7,5 fs pour les signaux MCLK et S/PDIF. Cette architecture d’horloge avancée réduit considérablement le bruit de phase afin de garantir le plus haut niveau de pureté sonore.
• Transformateurs numériques SPDIF/AES de meilleure qualité et plus durables.
• Réseaux de filtrage/conditionnement de l’alimentation améliorés, avec une ESR ultra-faible et une bande passante élevée pour obtenir le bruit de fond le plus faible possible.
• Fabrication de précision pour garantir une qualité d’ingénierie matérielle de haut niveau.
• Circuit imprimé légèrement plus grand avec des marquages sérigraphiés améliorés pour une meilleure lisibilité.

Le TransportPi AES fonctionne en mode d’horloge synchrone. Il nécessite donc l’ajout d’un module complémentaire FifiPiMa, FifoPiQ7 ou FifoPiQ3 (vendus séparément) pour fonctionner.

Caractéristiques techniques
