Description

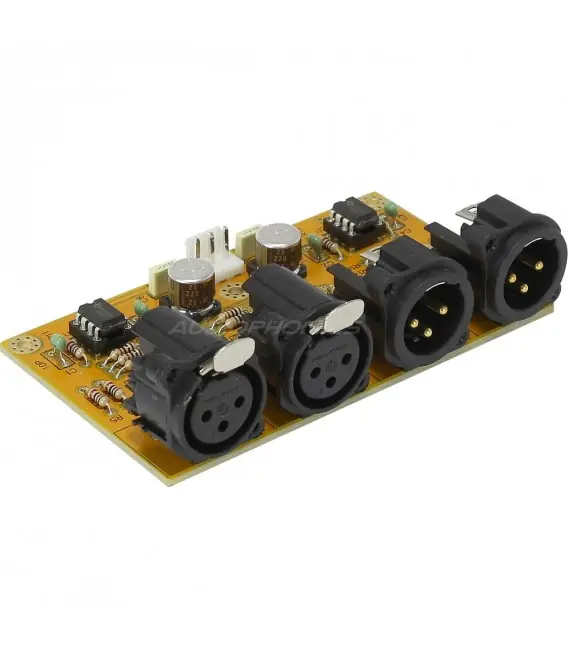

Ce module stéréo symétriseur des plus intelligent permet de transformer tous signal RCA asymétrique vers symétrique XLR et inversement. Tous les cas de figure sont imaginables :
- RCA Asymétrique vers XLR symétrique
- XLR symétrique vers RCA Asymétrique
Il peut aussi servir de simple buffer :
- XLR symétrique vers XLR symétrique
- RCA asymétrique vers RCA asymétrique
Il sera utile pour la conception des sorties de lecteurs CD, DAC, préamplificateurs. La partie régulation en LM317/337 permet un faible bruit d’alimentation (dépend de l’alimentation branchée).
Équipé d’amplis OP de type DIP 8 5532 interchangeable, la signature sonore est modifiable à volonté dans notre large gamme d’AOP stéréo (voir accessoires en bas de page).
Caractéristiques :
- Dimensions de la carte : 104x61x32mm
- Entraxes de fixation circuit imprimé : 98x34mm
- Oeillets pour entretoises M3
- Poids : 77 g
- Tension d’Alimentation du module : +/-15V DC
- Contact plaqué Or sur le circuit imprimé
- Deux AOP type 5532 sur support DIP 8 interchangeable
| Entrées |
XLR |
| Sorties |
XLR |
| Sorties |
RCA |
| Canaux |
2 (Stéréo) |
