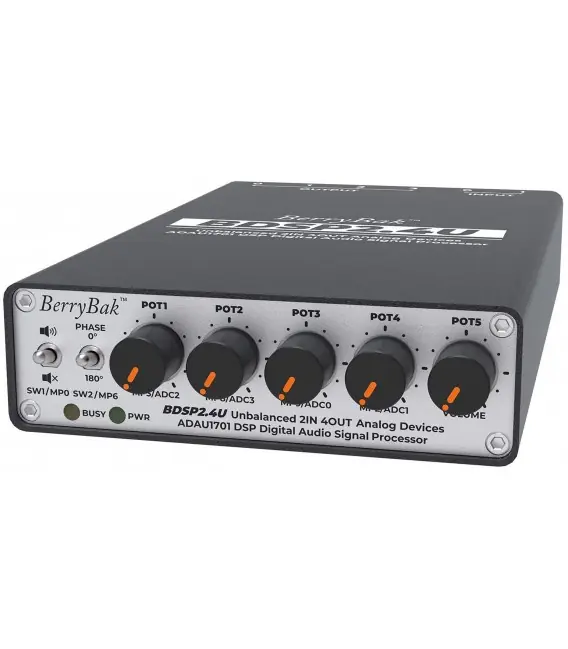

BerryBak BDSP2.4U Préamplificateur DSP 4 canaux
Le BerryBak BDSP2.4U est un préamplificateur DSP basé sur une architecture ADAU1701, conçu pour assurer le traitement et la distribution du signal dans des configurations multi-voies compactes. Il s’appuie sur une topologie à deux entrées et quatre sorties RCA mono, permettant la mise en œuvre de systèmes 2.1 ou 4.0, tandis que son interface de réglage en façade permet un ajustement direct des bandes grave et médium‑aigu afin d’adapter la réponse fréquentielle au système.
BerryBak BDSP2.4U : Un appareil versatile
Le BDSP2.4U intègre cinq potentiomètres en façade, permettant d’ajuster indépendamment le filtrage du grave en passe-bande et celui du médium-aigu en passe-haut, afin d’adapter précisément la répartition fréquentielle du signal en fonction du système. Cette approche se prolonge par un réglage de balance de gain entre les sections grave et médium-aigu, autorisant un équilibrage fin des niveaux relatifs, garantissant ainsi une restitution cohérente et homogène à l’écoute. En complément, son architecture à deux entrées et quatre sorties RCA mono structure le routage du signal, permettant la mise en œuvre de configurations 2.1 ou 4.0 avec une distribution indépendante des canaux.
BerryBak BDSP2.4U : DPS ADAU1701
Le BDSP2.4U intègre également une puce DSP ADAU1701 haute performance pour le traitement du signal audio, incluant un égaliseur 10 bandes, la gestion du délai ou le réglage du crossover.
Après connexion avec le programmateur Wondom ICP5 (vendu séparément), vous pouvez écrire un programme avec Sigma Studio, ou obtenir un contrôle en temps réel de vos systèmes audio via l’interface utilisateur PC, grâce à laquelle vous pouvez ajuster le gain, le volume, le filtre passe-haut/passe-bas, l’égaliseur et d’autres paramètres.
Application MIUMAX
BerryBak BDSP2.4U : Châssis en aluminium
Conçu pour une intégration directe dans des configurations variées, le BDSP2.4U adopte un châssis en aluminium dont la rigidité structurelle assure à la fois fiabilité et dissipation thermique passive, tout en facilitant son insertion dans des environnements contraints. Cette approche se prolonge par une alimentation via USB Type‑C en 5V, simplifiant la mise en œuvre sans recourir à des solutions d’alimentation dédiées.
Aperçu du BerryBak BDSP2.4U
| 1 |
Entrées ligne |
| 2 |
Sorties médiums/aigus |
| 3 |
Sorties graves |
| 4 |
Fonction mute |
| 5 |
Réglage de phase |
| 6 |
Réglage filtre passe-haut pour sorties médiums/aigus |
| 7 |
Réglage filtre passe-bas pour sorties graves |
| 8 |
Réglage filtre passe-haut pour sorties graves |
| 9 |
Réglage balance des canaux |
| 10 |
Réglage du volume |
Caractéristiques techniques
| Spécifications |
| Type de produit |
Préamplificateur
DSP |
| Nombre de canaux |
4 |
| Entrées |
2x RCA |
| Sorties |
4x RCA |
| Niveau d’entrée max |
0.9Vrms |
| Niveau de sortie max |
0.9Vrms |
| Impédance d’entrée |
10kΩ |
| Taux de distorsion harmonique plus bruit (THD+N) |
0.009% |
| Général |
| Alimentation |
5V DC 1A |
| Poids |
330g |
| Dimensions |
90.81 x 156 x 27.31mm |
| Couleur |
Noir |
| Conditionnement |
1x BerryBak BDSP2.4U |
| Entrées |
RCA |
| Sorties |
RCA |
| Taux d'échantillonnage max |
48kHz |
| Couleur |
Noir |
| Class |
NC |
| Télécommande |
Non |
