Description

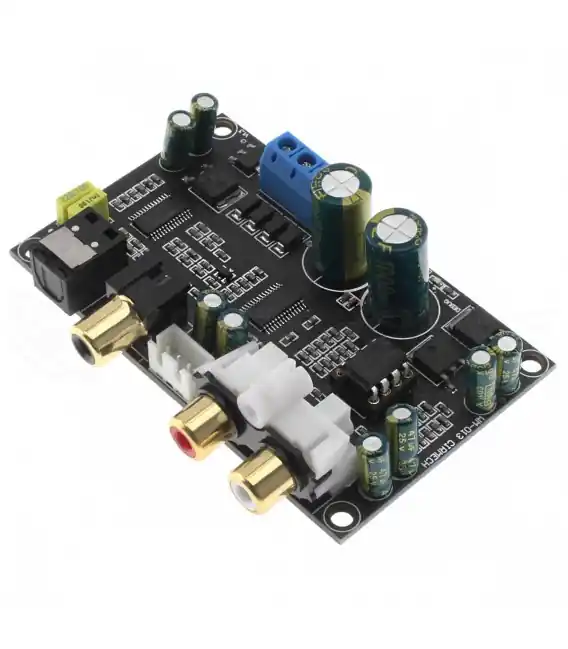

Module DAC
CS4398 CS8416 24bit 192kHz
Ce module DAC vous permettra de profiter d’une conversion numérique / analogique à petit prix et idéal pour une intégration dans un projet DIY. Son étage de conversion se base sur une puce DAC CS4398, supportant des flux audio PCM jusqu’à 24bit 192kHz. La réception SPDIF est elle assurée par une puce CS8416. Le module intègre également un AOP NE5532P sur son étage de sortie, monté sur DIP8 et donc facilement interchangeable.
Pour la connectique, on retrouve en entrée de l’optique Toslink et du coaxial. Pour les sorties, le module met à disposition du RCA stéréo ainsi qu’une seconde sortie analogique sur connecteur XH2.54mm 3 pins.
Caractéristiques techniques
| Spécifications |
| Type de produit |
Module DAC |
| Puces DAC |
CS4398 |
| Récepteur SPDIF |
CS8416 |
| Entrées |
1x Optique Toslink
1x Coaxial |
| Sorties |
1x RCA stéréo
1x XH2.54mm 3 pins |
| Taux d’échantillonnages supportés |
PCM jusqu’à 24bit 192kHz |
| SNR |
> 120dB |
| Plage dynamique |
> 120dB |
| THD+N |
-107dB |
| Général |
| Tension d’alimentation |
Double 12VAC |
| Dimensions |
82 x 50 x 22mm |
| Poids |
40g |
| Entrées |
Coaxial SPDIF |
| Entrées |
Optique Toslink |
| Sorties |
RCA |
| Sorties |
XH 2.54mm |
| Puce DAC / ADC |
CS4398 |
| Taux d'échantillonnage max |
192kHz |
