Description

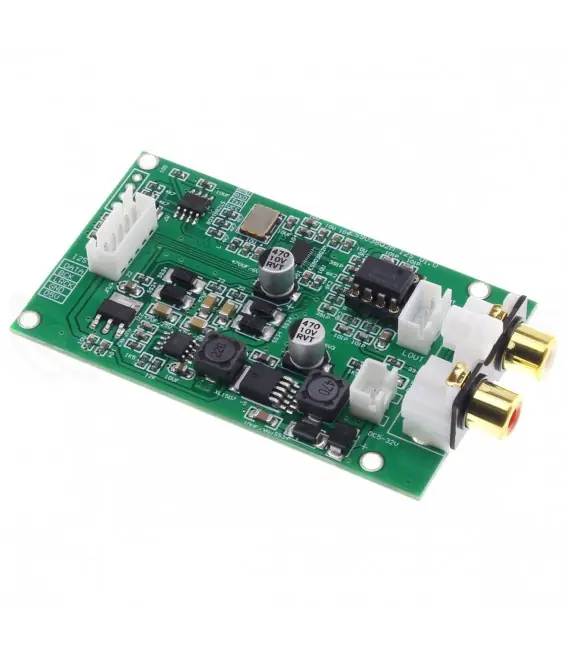

Module DAC ES9038Q2M I2S RCA 32bit 384kHz DSD256
Ce module DAC est équipé d’une puce de conversion numérique / analogique ESS ES9038Q2M. Celle-ci lui permet de supporter des flux audio haute résolution jusqu’au PCM 32bit 384kHz et DSD256. L’entrée se fait en I2S sur connecteur XH 2.54mm (5 pins) et la sortie en RCA stéréo ou sur connecteur XH 2.54mm (3 pins). Le module offre d’excellentes performances audio pour une restitution sonore transparente et précise.
| 1 |
Entrée I2S |
| 2 |
Sortie audio (3 pins) |
| 3 |
Sortie RCA |
| 4 |
Connecteur d’alimentation 5-32V DC (2 pins) |
Caractéristiques techniques
| Spécifications |
| Type de produit |
Module DAC |
| Puce DAC |
ES9038Q2M |
| Entrée |
I2S |
| Sorties |
1x RCA stéréo ou connecteur XH 2.54mm (3 pins) |
| Taux d’échantillonnages supportés |
PCM jusqu’à 32bit 384kHz
DSD jusqu’au DSD256 |
| SNR |
129dB |
| THD+N |
120dB |
| Niveau de sortie |
3V |
| AOP |
NE5532P |
| Général |
| Tension d’alimentation |
5-32V DC sur connecteur XH 2.54mm (2 pins) |
| Dimensions PCB |
80 x 48mm |
| Dimensions totales |
90 x 48mm |
| Entraxes |
67 x 42mm |
| Entrées |
I2S |
| Sorties |
RCA |
| Sorties |
Connecteur PCB |
| Puce DAC / ADC |
ES9038Q2M |
| Taux d'échantillonnage max |
DSD256 |
| Taux d'échantillonnage max |
384kHz |
