Module softstart

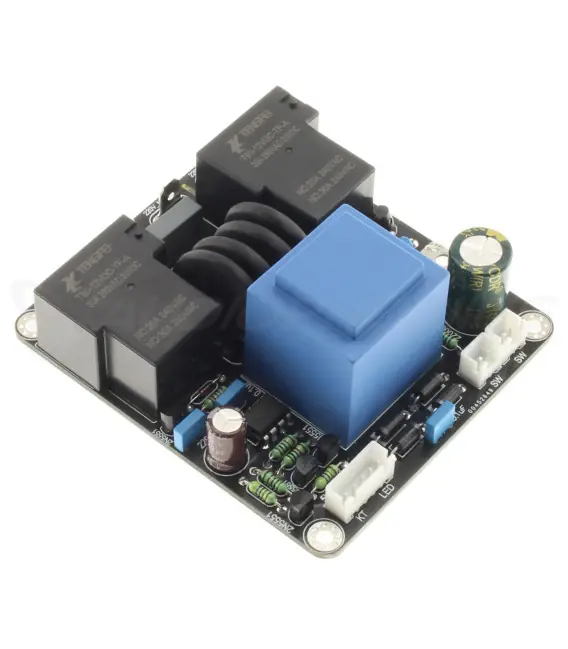

Module Softstart de Commande / Temporisation et Protection pour Amplificateur

Ce module permet de commander l’allumage d’un amplificateur. Il dispose d’une fonction standby, sotf-start, de temporatisation et de protection thermique. Il limite l’appel de courant qui traverse les condensateurs d’alimentation et le transformateur à l’allumage. Celui-ci se branche directement sur l’entrée 220V. Si aucune charge n’est connectée, vous pouvez retrouver du 220V en sortie (condensateur en série).

Lorsque le soft-start est activé, l’amplificateur est alors alimenté à travers des thermistances. Au bout d’une seconde, le deuxième relais s’enclenche et relie la sortie directement au 220V.

Deux détecteurs thermiques à monter sont également fournies (avec câblage) et se déclenchent à 75°C, permettant de couper instantanément l’alimentation lorsque cette valeur est dépassée. Une LED d’état est également fournie, clignotant lors de l’allumage et restant allumée lorsque le module est en fonctionnement.

Ce module focntionne avec un interrupteur bistable. Voir en accessoire.

Ce module ne supprime pas les « plocs » d’allumage. Un module de temporisation HP permet de régler ce problème.

Il est possible qu’une tension résiduelle subsiste en sortie en position OFF. Si tel est le cas, il est alors nécessaire d’enlever le condensateur entre les deux relais.
