Description
Pour vous aider à choisir l’alimentation adaptée à vos projets, nous vous invitons à consulter cette page

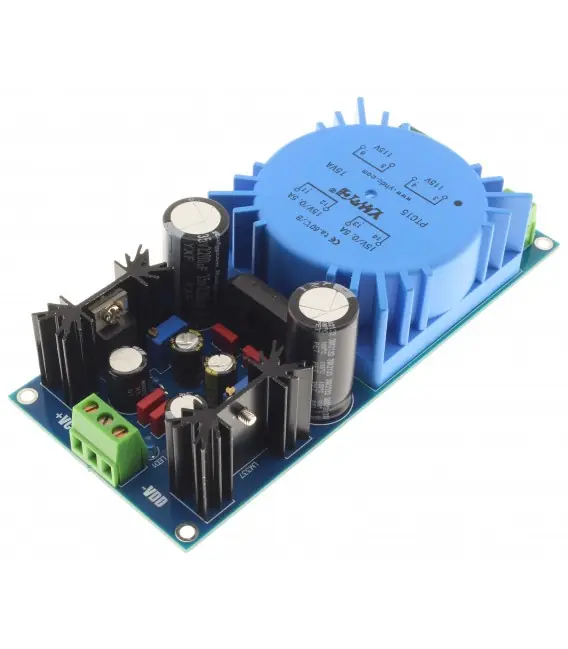

Ce module d’alimentation linéaire DC régulé symétrique avec double régulateur LM337 sur le négatif et LM317 sur le positif est conçu pour alimenter proprement tout circuit DC de 1.25V à 18V en sortie sur 0.5A (courant du LM317).
Equipé d’origine avec un transformateur moulé de 230V 15 VA monté sur la carte imprimée, le montage sera des plus simple.
Il est doté de deux potentiomètres à vis (un par régulateur) pour régler la tension de 1.25 à 18V DC à partir d’un simple tournevis plat.
Sa conception particulièrement rigoureuse, et la qualité de ses composants, en font un excellent choix pour alimenter tout élément Haute-fidélité de faible tension tel que certains convertisseurs DAC, Amplificateurs casque, etc…
Autant d’appareils dont il contribue à améliorer la qualité sonore.
Caractéristiques :
- Régulateur LM317 / LM337
- Alimentation de type symétrique + / –
- Plage d’entrée : 230V AC
- Plage de sortie : + / – 1.25 à 18V DC (Jusqu’à 0.5A maximum)
- 2 Condensateurs 3300uF / 25V
- 2 condensateurs 270uF / 25V
Spécifications :
- LED d’état de fonctionnement rouge
- Dimensions : 140x62x28mm
- Diamètre des trous de fixation du PCB : 3mm
- Entraxes : 134x55mm
- Poids : 386g
| Entrées |
Borniers à vis |
| Sorties |
Borniers à vis |
| Tension de sortie (V) |
5.0 |
| Tension de sortie (V) |
18.0 |
| Tension de sortie (V) |
15.0 |
| Tension de sortie (V) |
1.0 |
| Tension de sortie (V) |
10.0 |
| Courant de sortie (A) |
0.5 |
| Tension d'entrée (V) |
230.0 |
| Type d'Alimentation |
Alimentation Linéaire Régulée |
