Description
Pour vous aider à choisir l’alimentation adaptée à vos projets, nous vous invitons à consulter cette page

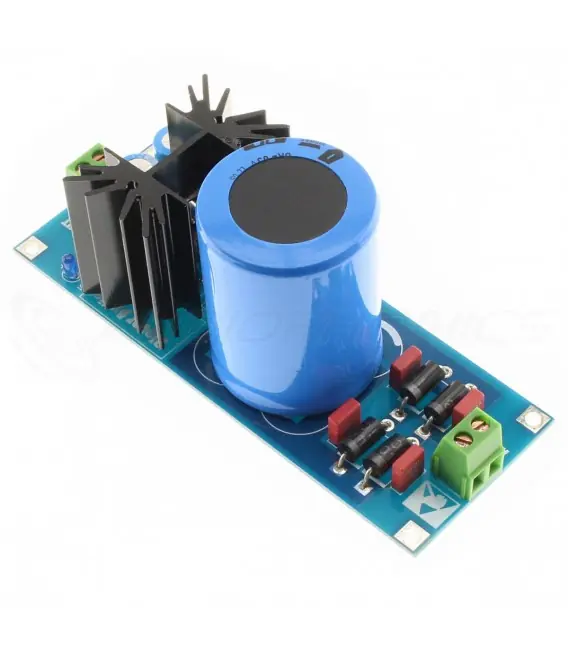

Module d’alimentation linéaire DC régulé
LT1084 1.2V / 19.5V 2.5A
Le module d’alimentation linéaire DC régulé LT1084 a été conçu pour alimenter proprement un Amplificateur ou autre circuit audio en continu.
Il est doté d’un potentiomètre permettant d’ajuster la tension de 1.2 à 19.5V DC à partir d’une source de tension alternative dont la valeur est comprise respectivement entre 2.5 et 30V AC. La tension d’entrée doit être 2.5V supérieure à celle souhaitée en sortie (par exemple, 7.5V en entrée pour obtenir 5V en sortie).
Sa conception particulièrement rigoureuse, et la qualité de ses composants, en font un excellent choix pour alimenter un amplificateur numérique ou tout autre élément Haute-fidélité de faible tension tel que certains convertisseurs DAC, Amplificateurs casque, etc… Autant d’appareils dont il contribue à améliorer la qualité sonore.
Caractéristiques techniques
| Spécifications |
| Régulateur |
LT1084 |
| Plage d’entrée |
2.5V à 30V AC |
| Plage de sortie |
1.2V à 19.5V DC (jusqu’à 2.5A max) |
| Condensateurs |
1x 10.000µF 50V Nichicon
2x 330µF 25V Nichicon |
| LED d’état de fonctionnement |
– |
| Dimensions |
116 x 44 x 47mm |
| Entraxes |
107 x 35mm |
| Poids |
125g |
| Entrées |
Borniers à vis |
| Sorties |
Borniers à vis |
| Tension de sortie (V) |
15.0 |
| Tension de sortie (V) |
1.0 |
| Tension de sortie (V) |
10.0 |
| Tension de sortie (V) |
5.0 |
| Tension de sortie (V) |
19.0 |
| Courant de sortie (A) |
2.5 |
| Tension d'entrée (V) |
10.0 |
| Tension d'entrée (V) |
20.0 |
| Tension d'entrée (V) |
30.0 |
| Tension d'entrée (V) |
5.0 |
| Tension d'entrée (V) |
15.0 |
| Tension d'entrée (V) |
25.0 |
| Tension d'entrée (V) |
2.5 |
| Type d'Alimentation |
Alimentation Linéaire Régulée |
