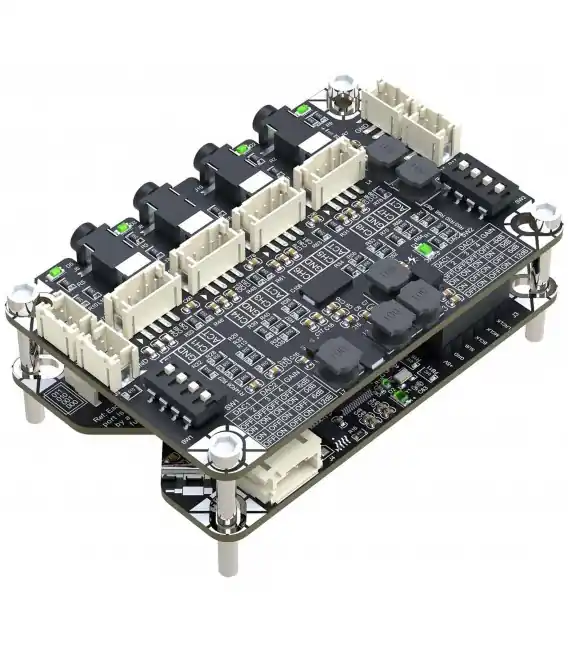

Wondom UCM-D2A-SA9128 Module Convertisseur 7.1 Canaux USB 2.0 vers 4 Canaux I2S / 8 Canaux Analogiques
Le Wondom UCM-D2A-SA9128 est un module convertisseur audio multicanal 7.1 conçu pour transformer un flux audio numérique USB 2.0 en quatre sorties I²S ou huit sorties analogiques, permettant ainsi la réalisation de systèmes audio complexes sans recourir à plusieurs convertisseurs distincts. Il s’appuie sur une interface USB basée sur le contrôleur SA9128 et sur un convertisseur numérique / analogique Texas Instruments PCM5122, garantissant des performances élevées avec un THD+N de 0.007%, un rapport signal/bruit de 105dB et un bruit de fond extrêmement faible de 3.4µVrms. Compatible avec les flux audio 7.1 canaux, il prend en charge les signaux USB Audio jusqu’à 24bit 48kHz et fournit des sorties I²S au format 24bit 48kHz. Son architecture intègre une isolation numérique complète séparant les circuits de signal et d’alimentation afin de limiter les interférences et préserver la pureté du signal. Fonctionnant sans pilote sous Windows, macOS et Linux, il adopte un fonctionnement Plug & Play et nécessite un unique câble USB pour l’alimentation et le transfert audio. Grâce à ses nombreuses interfaces embarquées et externes, le UCM-D2A-SA9128 s’intègre facilement dans des installations home cinema 7.1, des systèmes de monitoring multicanaux, des bornes de jeu ou encore des projets audio DIY avancés.
Aperçu du WONDOM UCM-D2A-SA9128
| 1 |
Alimentation / Entrée audio USB-C |
| 2 |
4x Sortie I2S PH 2mm |
| 3 |
Connecteur LED DAC 1 |
| 4 |
Connecteur LED DAC 2 |
| 5 |
Connecteur LED DAC 3 |
| 6 |
Connecteur LED DAC 4 |
| 7 |
Connecteur I2S périphérique |
| 8 |
Alimentation et entrée DATA |
| 9 |
4x Sortie stéréo jack 3.5mm 5.1/7.1 |
| 10 |
4x Sortie analogique stéréo PH 2mm 5.1/7.1 |
Caractéristiques techniques
| Spécifications |
| Type de produit |
Module convertisseur multicanal |
| Interface USB |
SA9128 |
| Puces DAC |
4x PCM5122 |
| Entrée |
USB 2.0 |
| Sorties |
8x Sortie I2S 5.1/7.1 canaux
8x Sortie analogique PH 2mm 5.1/7.1 canaux
4x Sortie jack 3.5mm stéréo |
| Taux d’échantillonnage supportés |
PCM 24Bit 48kHz |
| Compatibilité OS |
Plug and Play : Windows, MAC, Linux |
| SNR |
105dB |
| THD |
0.007% |
| Bruit de fond |
3.4uVrms |
| Crosstalk |
-72dB |
| Général |
| Alimentation |
5V 0.5A via USB-C |
| Conditionnement |
1x Wondom UCM-D2A-SA9128 (2 PCB)
4x Entretoises de montage
4x Câble PH-6Pos 2mm |
| Entrées |
USB |
| Sorties |
I2S |
| Sorties |
Jack 3.5mm |
| Sorties |
PH 2.0mm |
| Puce DAC / ADC |
PCM5122 |
| Taux d'échantillonnage max |
48kHz |
