Description
CANARE BCP-D55UHD
CANARE BCP-D55UHD Connecteur BNC 75 Ohm Hautes Performances à Sertir Ø 7.7mm
Ce connecteur BNC 75Ω BCP-D55UHD, conçu et fabriqué au Japon par la firme Canare est l’assurance d’un produit de très haute qualité. Celui-ci a été pensé pour s’adapter parfaitement sur le câble coaxial 12G-SDI Canare L-5.5CUHD. Il pourra bien entendu s’adapter sur d’autres câbles coaxiaux.

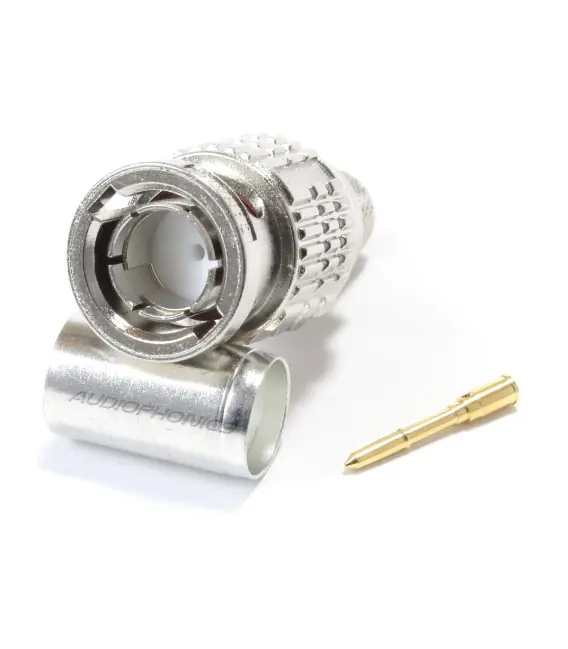

Ce connecteur est composé de 3 parties. La partie principale, le pin central, usiné dans la masse et plaqué Or, qui viendra se placer sur le conducteur interne du câble et d’une bague qui permettra de sertir le connecteur au câble. Le contact externe est fait de Cuivre Beryllium.
Nota : Le montage de ce connecteur nécessite une pince à sertir spécifique développée par la marque (vendue séparément).
Un connecteur pensé pour le câble Canare L-5.5CUHD
Le câble Canare L-5.5CUHD dispose de la norme 12G-SDI. Celle-ci permet d’atteindre une vitesse de transmission et d’acquisition de flux vidéo plus élevée, particulièrement adaptée pour la 4K et le UHD en 60fps. Ces câbles assurent donc une vitesse de transmission du signal de 12Gbps tout en étant moins lourds et encombrants que 4 câbles 3G-SDI.
Par ailleurs, la conception de ce câble assure également de biens moins grandes pertes de signal et donc la possibilité d’utiliser une plus grande longueur tout en maintenant un signal stable.
Le câble est vendu séparément, au mètre.
Caractéristiques techniques
| Spécifications |
| Type de connecteur |
BNC mâle |
| Plaquage pin central |
Or |
| Matériau contact extérieur |
Cuivre Beryllium |
| Pertes de retour |
0-3GHz : >= 26.4dB
0-6GHz : >= 20dB
0-12GHz ! >= 15dB |
| Force de traction |
>= 200N |
| General |
| Dimensions totales de la partie principale |
31 x ⌀14.6mm |
| Poids |
14.5g |
| Couleur |
Argent |
| Câble recommandé |
Câble coaxial 12G-SDI Canare L-5.5CUHD |
Nota : Le montage de ce connecteur nécessite une pince à sertir spécifique développée par la marque (vendue séparément).
| Diamètre max câble (mm) |
7.7 |
| Montage |
A sertir |
| Connectique / Genre |
Mâle |
| Épaisseur max du panneau (mm) |
NC |
| Impédance (Ω) |
75 |
| Matériau Contacts (Connecteur) |
Cuivre au Béryllium |
| Plaquage Contacts (Connecteur) |
Or |
