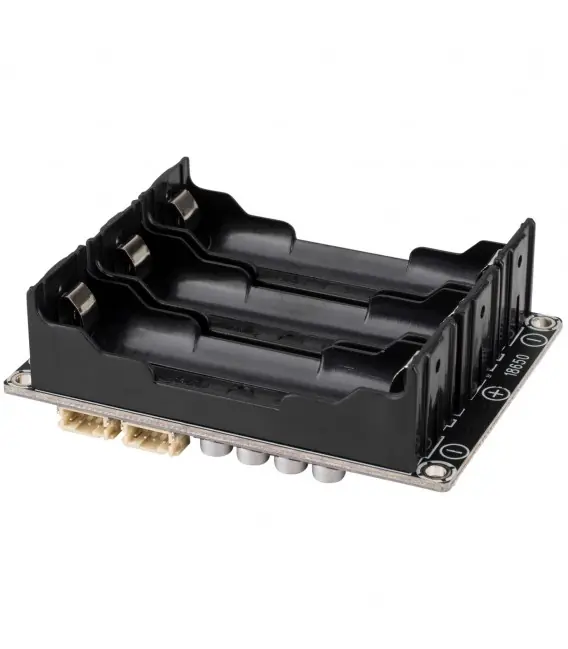

Nouveau chez nous – WONDOM AA-JA11113 Chargeur Batterie 18650 pour Amplificateur JAB 2 15 / 24V DC

Description

Cette extension pour 3 batteries rechargeables 18650 (en option) permet l’alimentation des amplificateurs class D Bluetooth Sure Electronics de la gamme BAPS.

Spécialement étudié pour les modules amplificateurs Sure JAB2, voici l’extension parfaite pour alimenter ces amplificateurs sur des bornes, bateaux (yatching), en camping, en utilisation nomade ou l’approvisionnement électrique fait défaut.

Cette extension sera aussi à considérer pour la conception DIY d’enceintes Bluetooth portables, nomades.

Ce système de chargeur batterie peut être brancher sur panneaux solaires pour une solution de recharge totalement autonome.

Ce module comporte une protection de charge contre les sous et surtensions.

Il vous est également possible d’y paralléliser plusieurs modules.

ATTENTION !
Pour l’utilisation avec les modules Sure JAB 2, il est important de connecter ce dernier d’abord sur une source secteur conventionelle pour enclencher le mode de protections contre les surcharges. On peut ensuite brancher le module batterie en toute sécurité.Ce module ne doit être utilisé qu’avec le JAB2 car il ne comporte pas de limitation de courant de charge.

Caractéristiques techniques :

• Carte d’extension chargeur batterie pour Sure JAB2 et JAB1. Les JAB 3 ne sont pas pris en charge et devront privilégier les chargeurs BCPB4
• Capacité en tension DC de 15 à 24 V
• Demande une alimentation de 15 à 24 VDC
• Possibilité de branchement panneaux solaire : (16.5V vers 21.5V, panneaux de type 20-100WAL)
• Contient un câble de 20 cm pour une connexion directe avec les modules JAB 2/1

Dimensions :

• 29x68x91mm
• Poids : 90g

Fonctionnement du chargeur batterie :

Les connecteurs 1.2.3 de la carte batterie sont des connecteurs à 4 broches pour brancher la carte batterie avec la carte Amplificateur. Cela signifie également que la carte batterie peut charger 3 amplificateurs en même temps.

Le connecteur 4 sur le JAB2 est un branchement à 4 broches pour la connexion avec la carte batterie.
5 de JAB2 est le connecteur d’alimentation pour JAB2 (Board B).
Vous ne pouvez charger la carte batterie qu’avec l’alimentation connecteur 5 de JAB2. Lorsque le panneau de batterie est faible, l’alimentation 5 peut être alimentée pour JAB2 et le panneau de batterie
