Description

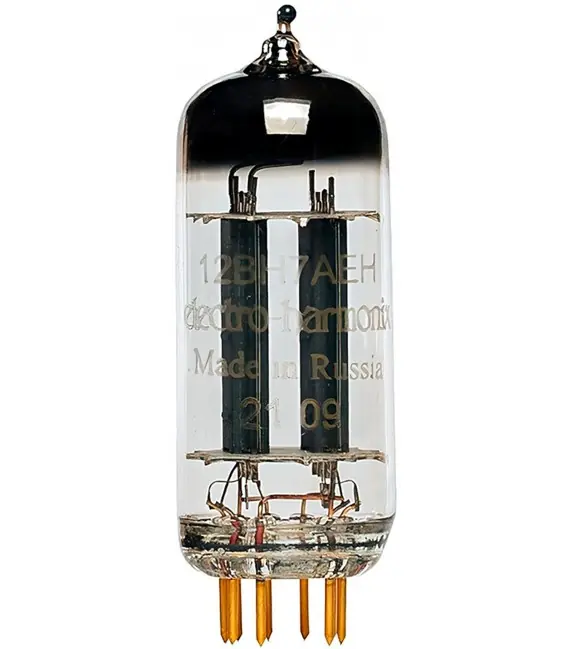

Electro Harmonix Gold 12BH7EH Tube Double Triode (Unité)
Le Electro-Harmonix 12BH7EH Gold est un tube à double triode à gain moyen, capable de dissiper 3.5W par plaque et dotée de pins plaqués or pour une conductivité optimale.
Caractéristiques techniques
| Spécifications |
| Type de produit |
Tube double triode |
| Nombre de pins |
9 |
| Plaquage des contacts |
Or |
| PARAMÈTRES ÉLECTRIQUES |
| Courant de filament |
Tension de 6.3V : 550-680V
Tension de 12.6V : 275-340V |
| Courant de retour de la grille |
0.2mA |
| Courant plaque |
9-16mA |
| Différence de courant de plaque entre la première et la deuxième triode |
±30% |
| Facteur d’amplification |
14 |
| Résistance de l’isolation entre la cathode et le filament |
10MΩ |
| Courant de plaque au début de la courbe caractéristique |
80µA |
| Valeurs limites |
| Tension du filament |
Connexion parallèle : 6-6.6V
Connexion en série :12-13.2V |
| Tension de plaque |
300V |
| Dissipation de puissance à la plaque de chaque triode |
3.5W |
| Courant de la cathode |
20mA |
| Résistance du circuit de grille pour chacune des triodes |
Biais fixe : 0.25MΩ
Auto-biais :1MΩ |
| Général |
| Conditionnement |
Vendu à l’unité |
| Nombre Contacts |
9 |
| Type de tube |
Double Triode |
