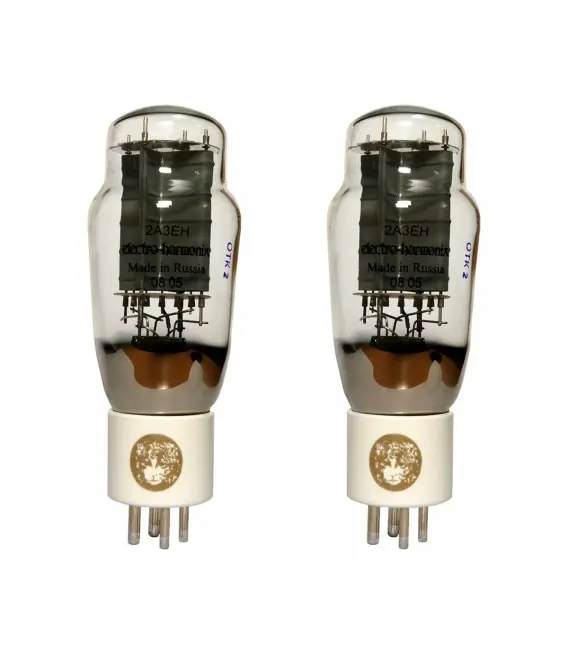

Electro-Harmonix 2A3
Tube de Puissance Appairage Platinum Grille plaquée Or (Paire appairée)
Les tubes de puissance haute qualité Electro-Harmonix 2A3 sont des tubes avec chauffe directe de la triode par cathode d’oxyde. Il sont idéaux pour un amplificateur de puissance basse fréquence en étage de sortie des amplificateurs. La grille Or de ces tubes permet une stabilité du courant de polarisation exceptionnelle. On retrouve à la base du tube 4 pins plaqués Or sur support céramique.
Les deux tubes sont parfaitement appairés pour obtenir un courant exactement identique, permettant de maximiser les performances de ceux-ci. L’appairage « Platinum » d’Electro-Harmonix consiste en un rodage de 24h suivi par une mesure en milliampères du courant de polarisation pour s’assurer de la perfection de l’appairage.
Caractéristiques techniques
| Spécifications |
| Type de produit |
Tube de puissance |
| Tension (AC ou DC) de chauffe |
2.5V |
| Tension grille |
Sous alimentation cathode DC : -42V
Sous alimentation cathode AC : -45V |
| Tension effective grille |
30V |
| Résistance plaque |
2.5 kOhm |
| Courant de chauffe |
2.5A |
| Courant plaque |
60 ma |
| Transconductance |
5.5 ma/V |
| Facteur d’amplification |
4.2µ |
| Puissance de sortie |
>/= 3W |
| Tension de chauffe min / max |
Min : 2.25V
Max : 2.75V |
| Tension plaque max |
450V |
| Courant cathode max |
100 ma |
| Résistance grille sous courant de polarisation fixe max |
0.51 moh |
| Puissance de dissipation plaque max |
15W |
| Tension négative grille max |
-120V |
| Température enveloppe |
150°C |
| Dimensions |
150 x 55mm |
| Poids |
75g |
| Nombre de pins |
4 |
| Conditionnement |
Paire appairée (deux tubes appairés) |
| Nombre Contacts |
4 |
| Type de tube |
Triode |
