Description

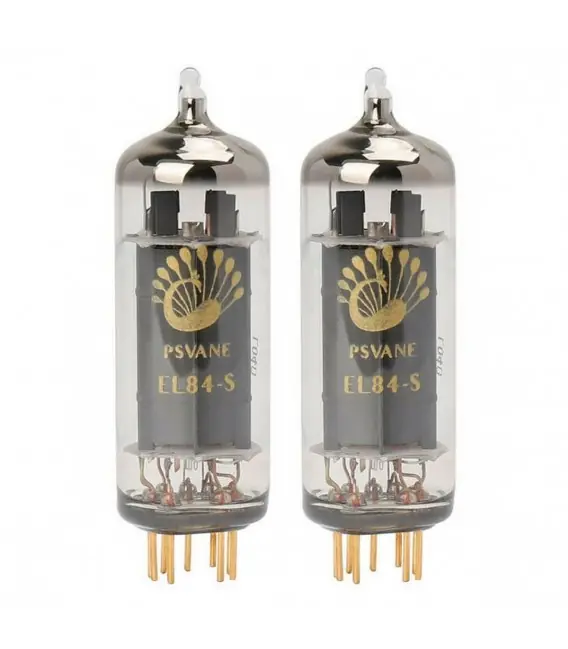

PSVANE EL84-S
Tubes Pentodes (Paire appairée)
Ces tubes pentodes PSVane EL84-S sont des versions améliorées des EL84. Ils utilisent en effet des plaques plus longues, de meilleurs matériaux et des contacts plaqués Or, favorisant d’excellentes performances sonores. Ceux-ci sont livrés appairés.
Caractéristiques techniques
| Spécifications |
| Type de produit |
Tubes |
| Type de tubes |
Pentodes |
| Nombre de pins |
9 |
| Plaquage des contacts |
Or |
| Dimensions |
77 x Ø23mm |
| Longueur des pins |
7mm |
| Mesures |
| UH |
6.3V |
| IH |
0.76A |
| Capacitance inter-électrodes |
Capacitance d’entrée : 10.8pF
Capacitance de sortie : 6.5pF
Capacitance de transfert : 0.5pF |
| Ua |
256V |
| Ug2 |
256V |
| Rk |
120Ω |
| Ia |
48mA |
| Ig2 |
7mA |
| Gm |
≥ 9mA/V |
| ug1-g2 |
19 |
| ri |
38kΩ |
| Valeurs limites |
| Tension anode |
500V |
| Puissance de dissipation de l’anode |
12W |
| Tension grille 2 |
300V |
| Puissance de dissipation grille 2 |
2W |
| Courant cathode |
65mA |
| Tension grille 1 |
100V |
| Tension entre cathodes du filament (pk) |
±100V |
| Résistance grille 1 |
Bias : 1MΩ
Bias fixe : 0.3MΩ |
| Valeurs d’utilisation recommandées (un tube, amplification Class A1) |
| Ua |
250V |
| Ug2 |
250V |
| Ug1 |
7.3V |
| Rk |
135Ω |
| RL |
5.2kΩ |
| Ia(0) |
48mA |
| Ig2(0) |
5.5mA |
| Gm |
11.3mA/V |
| ri |
38kΩ |
| ug1-g2 |
19 |
| Nombre Contacts |
9 |
| Type de tube |
Pentode |
