Description
Pour vous aider à choisir l’alimentation adaptée à vos projets, nous vous invitons à consulter cette page

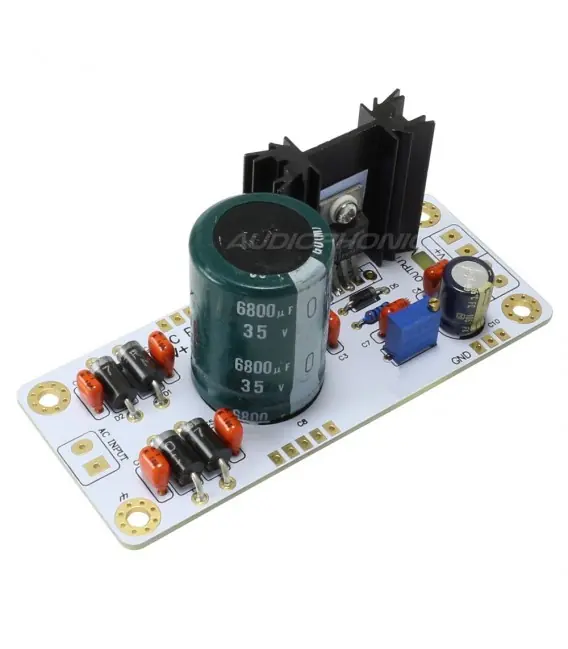

Ce module d’alimentation linéaire régulé a été conçu pour alimenter proprement un Amplificateur ou tout autre appareil audio.
Il est doté d’un potentiomètre et d’un cavalier permettent d’ajuster la tension de 1.25 à 20V à partir d’une source de tension alternative dont la valeur est comprise respectivement entre 3VAC et 20VAC (12V recommandé).
Sa conception particulièrement rigoureuse, et la qualité de ses composants, en font un excellent choix pour alimenter un amplificateur numérique ou tout autre élément Haute-fidélité de faible tension tel que certains convertisseurs DAC, Amplificateurs casque, etc…
Autant d’appareils dont il contribue à améliorer la qualité sonore.
Caractéristiques techniques :
- Régulateur IC LT1084
- Résistance 200 Ohm 1/4W
- Condensateur 6800uF / 35V (x1)
- Condensateur 100uF / 363V
- Condensateur 0.1uF / 100V (x7)
- Multi-tour de précision réglable 3296 / 10K
- Redressement rapide : 4 diodes FR307 / 3A
- Plaque de dissipation thermique
Spécifications :
- Tension d’entrée AC : 3V / 20V
- Tension de Sortie DC : Variable de 1.25V à 20V / 5A max
- Dimensions : 100x42x38mm
- Entraxes : 85mm / 28mm
- Poids : 56g
| Entrées |
Pastille à souder |
| Sorties |
Pastille à souder |
| Tension de sortie (V) |
20.0 |
| Tension de sortie (V) |
5.0 |
| Tension de sortie (V) |
10.0 |
| Tension de sortie (V) |
15.0 |
| Tension de sortie (V) |
1.0 |
| Courant de sortie (A) |
2.0 |
| Courant de sortie (A) |
5.0 |
| Tension d'entrée (V) |
20.0 |
| Tension d'entrée (V) |
3.0 |
| Type d'Alimentation |
Alimentation Linéaire Régulée |
