Description

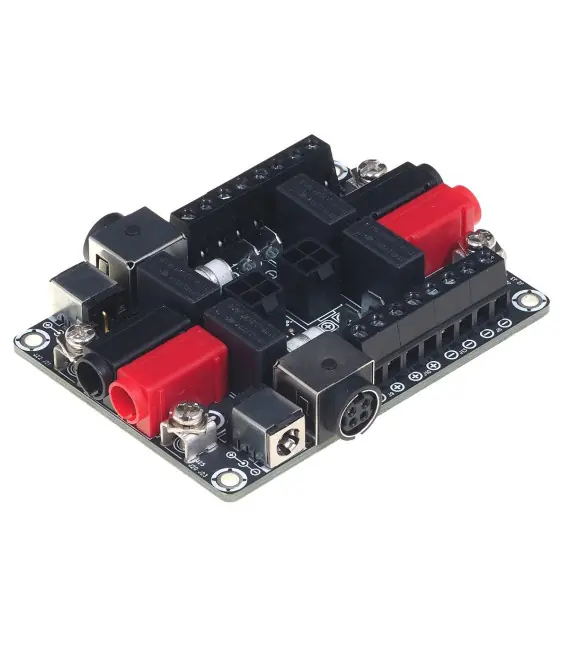

Carte d’interface Entrée/Sortie WONDOM BB31112
Ce module offre un large éventail de connecteurs pour relier facilement un module et une alimentation possédant des connectiques différentes. Véritable couteau suisse de la connectique d’alimentation, il embarque la majorité des modèles de connecteurs afin de couvrir la quasi totalité des scénarios pour vous faire gagner du temps pour vos prototypages, modificiation et réparation d’appareils.
Les pôles positifs sont tous reliés entre eux. De même pour les pôles négatifs. Ce module n’a pas vocation à regrouper plusieurs alimentations & modules, mais bien à faire office d’adaptateur généralisé pour relier un module à une alimentation quelles que soient les connectiques disponibles
Il sera particulièrement utile pour interchanger / tester rapidement les alimentations et les modules en vue d’en comparer les performances.
Connecteurs disponibles
| J1, J2, J22, J23 |
Borniers à visser
Max 40A) |
| J14, J15 |
DIN 4 Pin |
| J16, J17 |
Jack DC 5.5/2.5 mm |
J19, J10, J13, J6, J7
J11, J12, J8, J15 |
Bornier RJ128
(type phoenix) |
| J3, J4, J20, J21 |
Connecteur fiche banane
(30VAC / 60VDC Max 24A) |
| J3, J4, J20, J21 |
Connecteur fiche banane
(30VAC / 60VDC Max 24A) |
| J26, J27, J28, J29 |
Fourche (mâle) |
| J18, J19 |
Connecteur molex 4 pôles 4.2mm
Max 13A / AWG 16-18 |
| Caractéristiques |
| Type |
Adaptateur pour alimentation |
| Dimensions |
91.44 x 68.58 mm |
| Entrées |
Borniers à vis |
| Entrées |
Jack DC 5.5/2.5mm |
| Sorties |
Borniers à vis |
| Canaux |
NC |
| Class |
NC |
| Composant amplification |
NC |
| Puissance (W) |
NC |
