Description

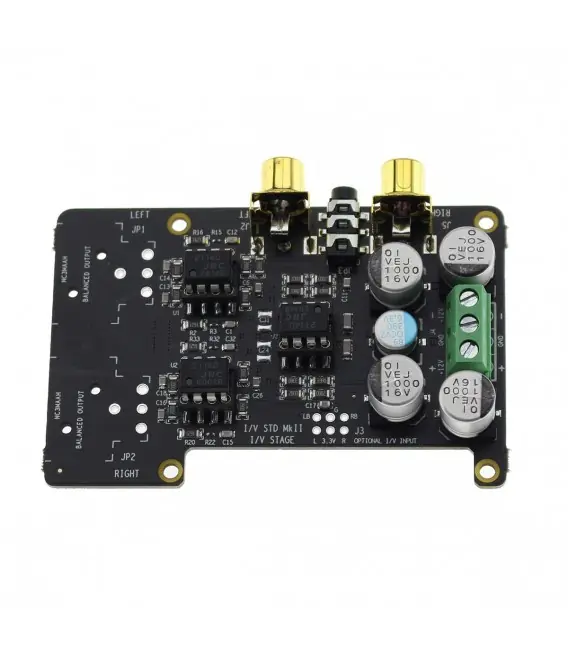

Ian Canada IVSTD MKII

Module Etage de sortie 3x AOP amovibles

Le module IVSTD MKII de chez Ian Canada est l’un des rares modules de sortie symétrique et asymétrique utilisable dans une approche purement Do It Yourself.

Il est conçu pour s’adapter immédiatement aux solutions de conversion numérique vers analogique de Ian Canada pour Raspberry Pi (ES9038Q2M & ES9038Q2M Dual Mono)
Par ailleurs, le module de sortie IVSTD est construit de sorte à pouvoir s’adapter nativement à des projets de construction / développement à part entière. Il n’est donc pas exclusif à l’univers des RPI & SBC.

Les connecteurs XLR ne sont pas fournis.

Sortie analogique symétrique et asymétrique

Le module possède une sortie asymétrique stéréophonique sur connecteur RCA ainsi qu’une sortie symétrique sur connecteur XLR.

Attention, les embases XLR ne sont pas fournies avec le kit et ne sont pas montées de base. Pour profiter de la sortie symétrique, il conviendra de vous procurer deux connecteurs adaptés et de les monter directement sur le PCB du module de sortie.

Monté sur un DAC compatible, l’ensemble convertisseur / étage de sortie fonde un ensemble très performant capable d’attaquer une vaste panoplie de préamplificateurs (ou d’amplificateurs intégrés). Les sorties symétriques et asymétriques permettront de rejoindre aussi bien des chaînes Hi-Fi très avancées que des installations plus modeste et / ou exotiques.

Enfin, la carte offre une sortie casque de haut niveau sur sortie jack stéréo 3.5mm. Afin d’éviter toute polution sonore, le circuit casque est indépendant des lignes gauche et droite des sorties symétriques et asymétriques.

Trois amplificateurs opérationnels amovibles

La carte embarque trois amplificateurs opérationnels montés sur sur support DIP-8 (amovibles). Ils pourront donc être changés sans outillage et en toute simplicité afin de trouver la signature sonore la plus juste en fonction des éléments composant votre installation audio.

De base, les trois AOP livrés avec la carte de sortie sont des JRC 2114D (stéréo haute performance & faible bruit) ils pourront être remplacés par tous les modèles supportant +12/-12 VDC de tension.

Deux de ces AOP drivent les sorties gauche et droite des sorties symétriques et asymétriques. Le troisième élément est en charge de piloter la sortie casque de l’étage de sortie.

Le IVSTD monté sur un DAC ES9038Q2MPI avec contrôleur et Raspberry Pi

Attention : seul le module Etage de Sortie est livré avec ce produit. Le Raspberry Pi, le contrôleur ESSC et le DAC ES9038Q2MPI doivent être achetés séparément.

Schéma dimensions & entraxes

Caractéristiques techniques
