Description

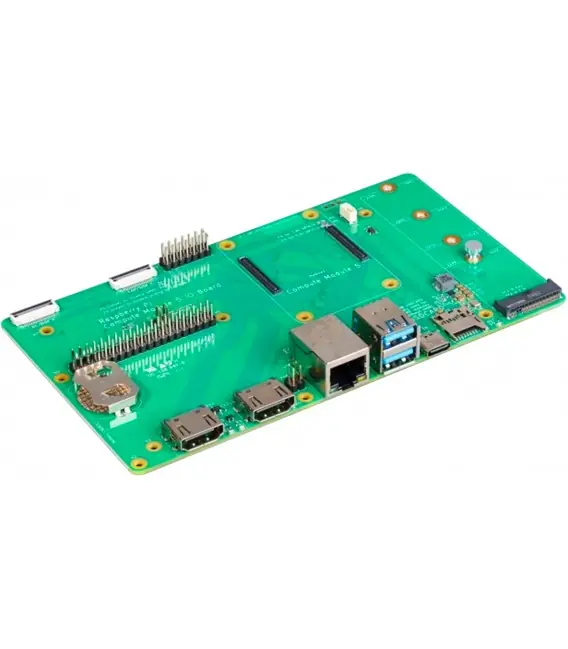

Raspberry Pi IO Board Module Interface Entrées/Sorties pour Compute Module 5
La Raspberry Pi IO Board est une carte d’interface d’entrées/sorties conçue pour exploiter pleinement le potentiel du Raspberry Pi Compute Module 5 dans des environnements de développement et d’intégration avancés. Elle assure l’alimentation du module via une entrée USB‑C 5V jusqu’à 5A, tout en proposant les interfaces essentielles (vidéo, réseau, stockage) nécessaires à la mise en œuvre de systèmes complets. Cette architecture centralise la distribution d’énergie, le contrôle de démarrage et l’accès aux bus internes, permettant ainsi une mise en service rapide et maîtrisée du Compute Module 5 sans conception matérielle préalable.
Destinée autant au projet DIY qu’à la conception d’installations embarquées sur mesure, la carte IO Board permet l’utilisation simultanée de sorties HDMI, d’interfaces MIPI DSI/CSI‑2 pour écrans ou caméras, de ports USB 3.0, d’un port réseau Gigabit Ethernet avec prise en charge PoE et d’un slot PCIe M.2 pour le stockage ou les périphériques haut débit.
Caractéristiques techniques
| Spécifications |
| Type de produit |
Module interface entrées/sorties |
| Connectique |
1x GPIO 40 pins
2x HDMI 2.0
2x MIPI DSI/CSI-2 FPC 4 voies
2x USB-A 3.0
1x Port RJ45 Ethernet avec prise en charge PoE+
1x Socket PCIe M.2 M-key
1x Slot MicroSD
1x Emplacement pour batterie RTC
1x Connecteur de ventilateur à 4 broches |
| Général |
| Conditionnement |
Vendu à l’unité (Bloc d’alimentation USB-C vendu séparément) |
