Description

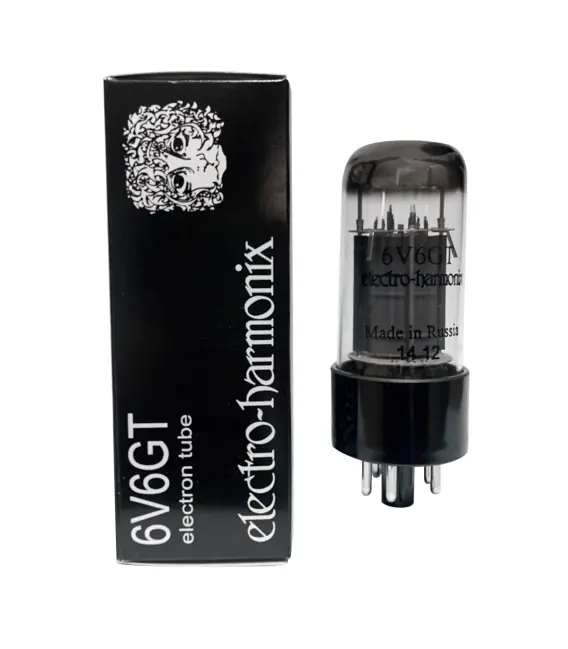

Electro Harmonix 6V6
Tube de Puissance Tétrode
Le Electro Harmonix 6V6 est un tupe de puissance type tétrode à la fois robuste et offrant une excellente musicalité, fonctionnant qui plus est sans problème jusqu’à 475V. Il s’agit notamment d’un excellent choix pour les amplificateurs asymétriques ou pour les amplificateurs à tension de plaque élevée.
Caractéristiques techniques
| Spécifications |
| Type de produit |
Tube |
| Type de tube |
Tétrode |
| Nombre de pins |
6 |
| Dimensions |
Ø29.6 x 87mm |
| Paramètres électriques |
| Paramètre |
Conditions |
Min |
Max |
| Grille #1 courant inverse |
Tension filament 6.3V, tension plaque 250V, tension grille #2 250V, résistance circuit grille #1 0.1MΩ |
– |
2µA |
| Courant de chauffe |
– |
460mA |
530mA |
| Courant plaque |
Tension filament 6.3V, tension plaque 250V, tension grille #2 250V |
33mA |
59mA |
| Courant grille #2 |
Tension filament 6.3V, tension plaque 250V, tension grille #2 250V |
– |
8mA |
| Puissance de sortie |
Tension filament 6.3V, tension plaque 250V, tension grille #2 250V, résistance circuit plaque 5kΩ |
3.2W |
– |
| Valeurs limites |
| Paramètre |
Min |
Max |
| Tension filament |
5.7V |
7V |
| Cathode – Tension chauffe |
– |
+/-180V |
| Puissance dissipation plaque |
– |
13.2W |
| Puissance dissipation grille #2 |
– |
2.2W |
| Résistance circuit grille #1 |
Self bias
Bias fixe |
0.51MΩ
0.1MΩ |
| Nombre Contacts |
6 |
| Type de tube |
Tétrode |
