ELECTRO HARMONIX 12AY7/6072A Tube Double Triode (Unité) - Profitez-en

ELECTRO HARMONIX 12AY7/6072A Tube Double Triode (Unité) – Profitez-en

Le prix initial était : 17,91 €.Le prix actuel est : 9,31 €.

UGS : SKWHVX02CPU Catégorie : Étiquette :

Description

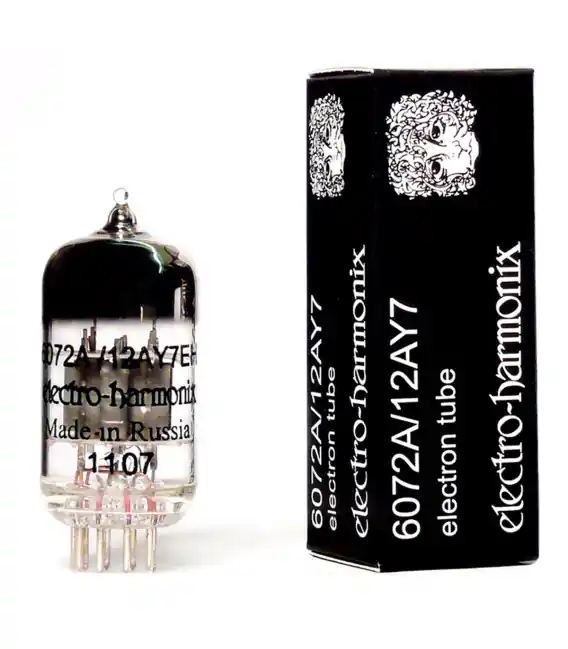

Electro Harmonix 12AY7/6072A

Tube Double Triode

Ce tube Electro Harmonix 12AY7/6072A est une double triode avec cathodes équipotentielles. Il est principalement conçu pour amplifier les tensions faibles fréquences dans des appareils audio.

Caractéristiques techniques

Spécifications
Type de produit Tube
Type de tube Double triode
Nombre de pins 9
Dimensions Ø22.5 x 56.5mm
Paramètres électriques
Paramètre Conditions Min Max
Courant de chauffe Tension filament : 6.3V 340mA 370mA
Tension filament : 12.6V 170mA 185mA
Courant grille inverse Tension filament 6.3V ou 12.6V, tension plaque 250V, tension grille moins 4V, résistance circuit grille 1MΩ – 0.2µA
Courant plaque Tension filament 6.3V ou 12.6V, tension plaque 250V, tension grille moins 4V 2.2mA 3.75mA
Différence courant première et seconde triode Tension filament 6.3V ou 12.6V, tension plaque 250V, tension grille moins 4V – ±40%
Facteur d’amplification Tension filament 6.3V ou 12.6V, tension plaque 250V, tension grille moins 4V 35 –
Valeurs limites
Paramètre Conditions Min Max
Tension filament Connexion parallèle 6V 6.6V
Connexion série 12V 13.2V
Tension plaque – – 300V
Tension chauffe – Cathode – – ±100V
Courant cathode – – 10mA
Puissance de dissipation à la plaque de chaque triode – – 1.5W
Résistance circuit grille pour chaque triode Bias fixe – 1MΩ
Self bias – 2MΩ
Nombre Contacts 9
Type de tube Double Triode
