Description

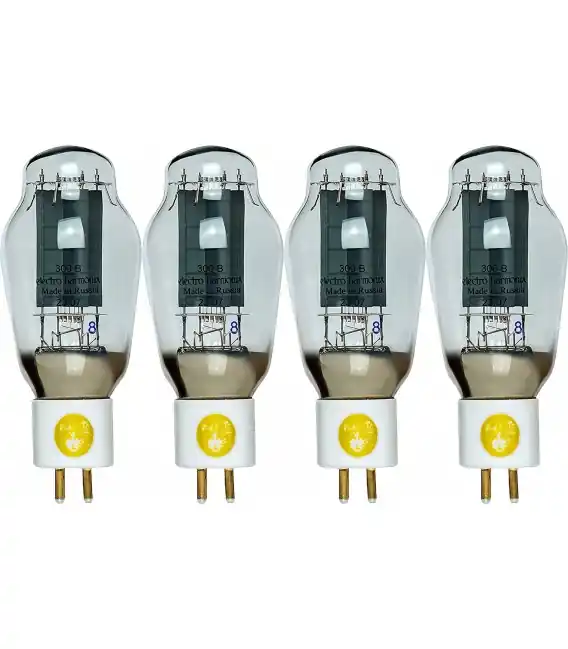

ELECTRO-HARMONIX 300B GOLD GRID Tube Triodes « Platinum Matched » (Quad appairé)
Le tube Electro-Harmonix 300B Gold Grid offre une longue durée de vie, une conception de haute qualité et d’incroyables capacités sonores. Tout comme le Western Electric 300B original, il possède un filament 8 pistes chauffé directement avec une dissipation de plaque de 40W ainsi qu’un large bulbe en verre. Les courbes de plaque du 300B et ses caractéristiques statiques en courant continu correspondent également à celles de l’original, assurant d’excellentes performances.
Caractéristiques techniques
| Spécifications |
| Type de produit |
Tubes |
| Type de tube |
Triode |
| Nombre de pins |
4 |
| Paramètres électriques |
| Paramètre |
Condition |
Min. |
Max. |
| Courant de chauffe |
– |
1.1A |
1.4A |
| Courant grille inverse |
Tension filament = 5V
Tension plaque = 450V
Tension grille moins = 97V
Résistance circuit grille = 0.51MΩ |
– |
1µA |
| Courant plaque |
Tension filament = 5V
Tension plaque = 303V
Tension grille moins = 58V |
50mA |
85mA |
| Pente de la courbe caractéristique |
Tension filament = 5V
Tension plaque = 303V
Tension grille moins = 58V |
4.5mA/V |
– |
| Facteur d’amplification |
Tension filament = 5V
Tension plaque = 303V
Tension grille moins = 58V |
3 |
– |
| Facteur de distorsion |
Tension filament = 5V
Tension plaque = 303V
Tension grille moins = 58V
Résistance circuit plaque = 2.4kΩ |
– |
10% |
| Puissance de sortie |
Tension filament = 5V
Tension plaque = 303V
Tension grille moins = 58V
Résistance circuit plaque = 2.4kΩ |
5.5W |
– |
| Tension de suppression de la grille |
Tension filament = 6.3V
Tension plaque = 303V |
– |
120V |
| Valeurs limites |
| Paramètre |
Min. |
Max. |
| Tension filament |
4.5V |
5.5V |
| Tension plaque |
– |
450V |
| Courant cathode |
– |
100V |
| Puissance de dissipation à la plaque de chaque triode |
– |
40W |
| Tension grille, négatif |
– |
220V |
| Résistance circuit grille |
– |
Bias fixe : 0.51MΩ
Self bias : 1MΩ |
| Température au point le plus chaud de l’enveloppe |
– |
473K° |
| Général |
| Dimensions |
Ø61.5 x 152mm |
| Conditionnement |
Vendu par 4 (appairés) |
| Nombre Contacts |
4 |
| Type de tube |
Triode |
