Description

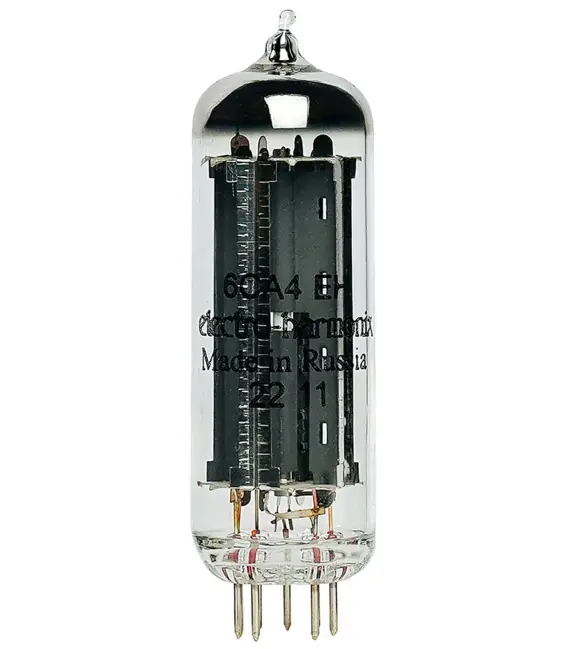

Electro Harmonix 6CA4EH Tube redresseur à Cathode (Unité)
Le tube Electro-Harmonix 6CA4 (aussi référencé EZ81) est un tube redresseur de courant alternatif en courant continu, conçu pour fournir une alimentation propre et stable dans les amplificateurs à tubes, équipements audio vintage et systèmes Hi-Fi. Il offre une excellente longévité et une fiabilité reconnue pour l’usage intensif dans les systèmes audio et HiFi.
Caractéristiques techniques
| Spécifications |
| Type de produit |
Tube redresseur à cathode |
| Nombre de pôles |
9 |
| Spéfications électriques |
| Paramètres, conditions et unités |
Min. |
Max. |
| Courant de chauffe |
0.9A |
1.1A |
| Courant anodique de la diode (tension du filament 6,3V, tension de plaque 17V) |
100mA |
— |
Courant redressé (tension du filament 6,3 V, tension effective de l’enroulement secondaire du transformateur,
2x 350V, résistance de charge 2000Ω, capacité dans la chaîne cathodique, 4.0µF) |
130mA |
— |
| Cathode – résistance d’isolement du chauffage (tension du filament 6,3 V, tension cathode-chauffage ± 500 V) |
3.3mΩ |
— |
| Valeurs limites |
| Paramètres |
Min. |
Max. |
| Tension du filament |
5.7V |
6.9V |
| Courant redressé (moyen) |
— |
160mA |
| Amplitude du courant anodique |
— |
450mA |
| Courant de démarrage au moment de la mise sous tension |
— |
1.5A |
| Amplitude de la tension inverse anodique |
— |
1000V |
| Cathode – tension du chauffage |
— |
+500V |
| Général |
| Dimensions |
78.5 x Ø22.5mm |
| Poids |
24g |
| Conditionnement |
1x Electro Harmonix 6CA4EH |
| Nombre Contacts |
9 |
| Type de tube |
Redresseur |
